楼梯设计六大法则五——楼梯的画法-设计制图中零错误表达

作者: 浏览次数:3732 发布时间:2018-11-07

本篇将学习楼梯的制图方法。从上课中发现,不会画剖面图的学生很多,本篇从简单的立面图、平面图的画法开始进行说明。螺旋楼梯是很难画好的,每个踏步的踏面朝向是变化的,下面将按照顺序加以说明,请参考图示加以理解。

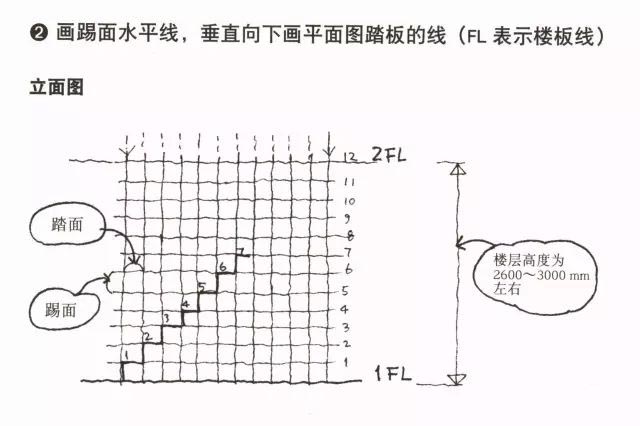

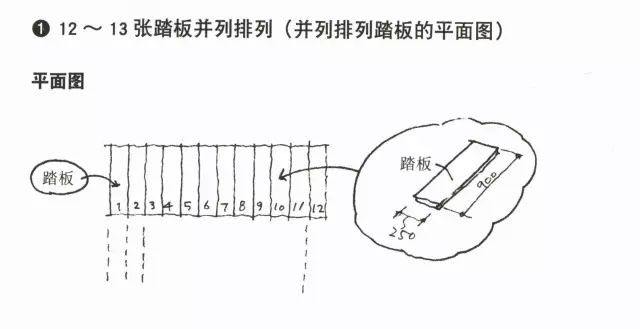

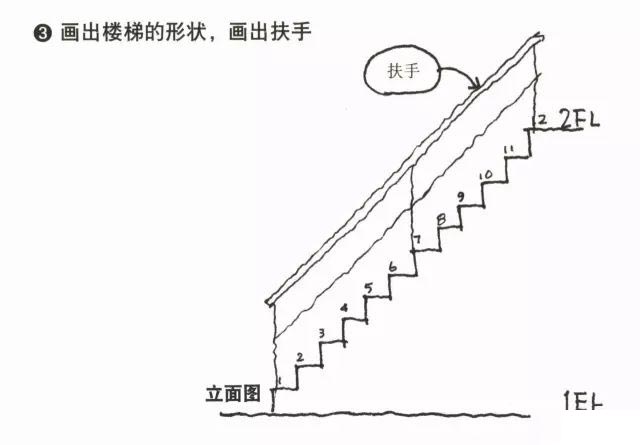

1、直跑式楼梯的画法①

先计算好一级踏步的踢面、踏面尺寸。选择比较好计算的尺寸,并列排列12~13个踏步。

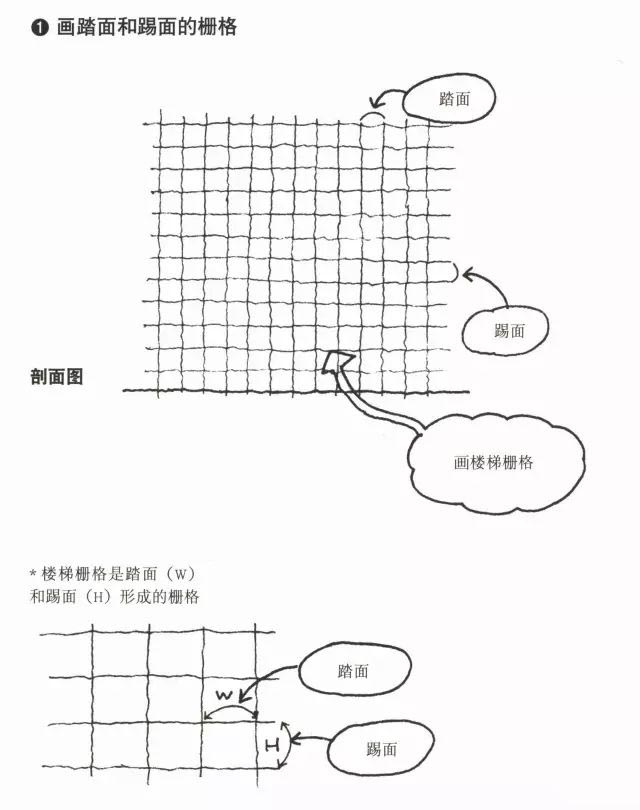

直跑式楼梯的画法1

直跑式楼梯的画法2

直跑式楼梯的画法3

直跑式楼梯的画法4

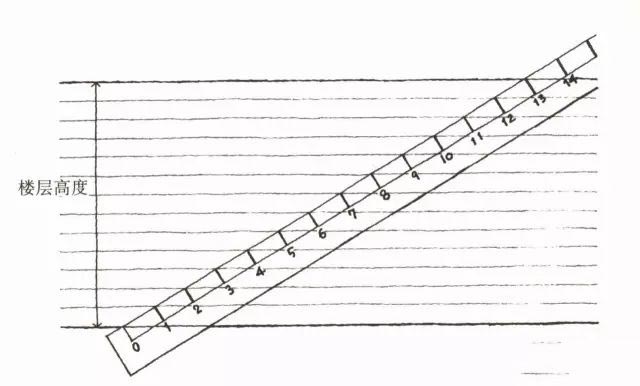

One Point | 楼层高度等分的技巧

3000mm高度的楼层用100/1的比例尺缩放后,用30mm作图。如果将楼层进行13等分,每一级踏步高度2.3mm,用这个带小数的数字是不太容易做好的。像下面这样用一把尺子测量一下,就很容易了。

楼梯设计六大法则-05|楼梯的画法-设计制图中零错误表达_5

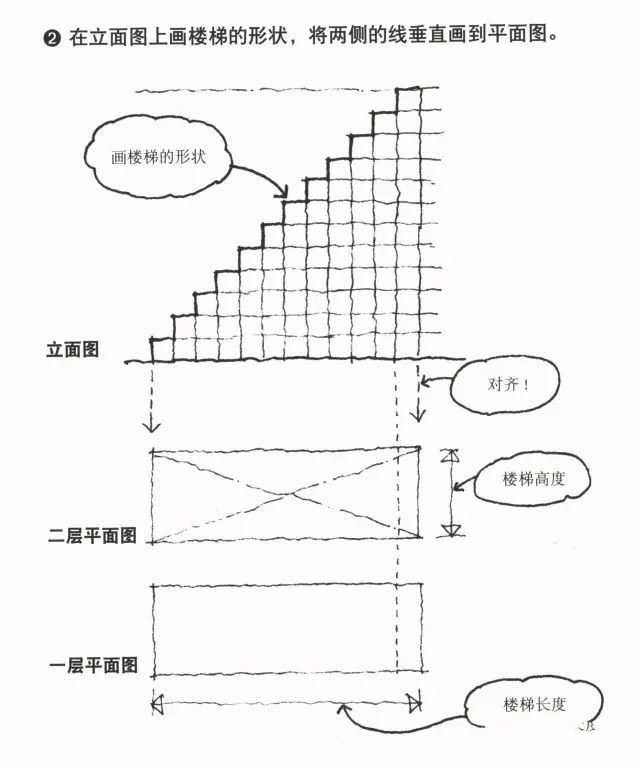

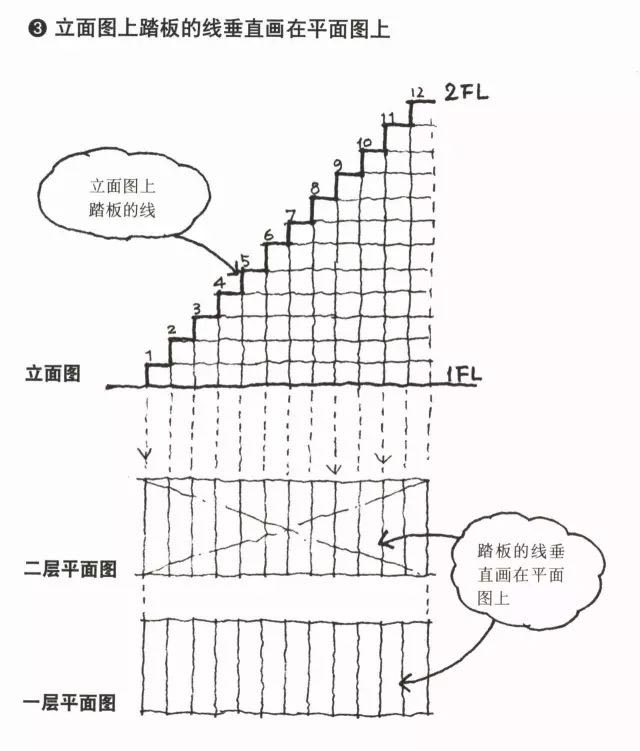

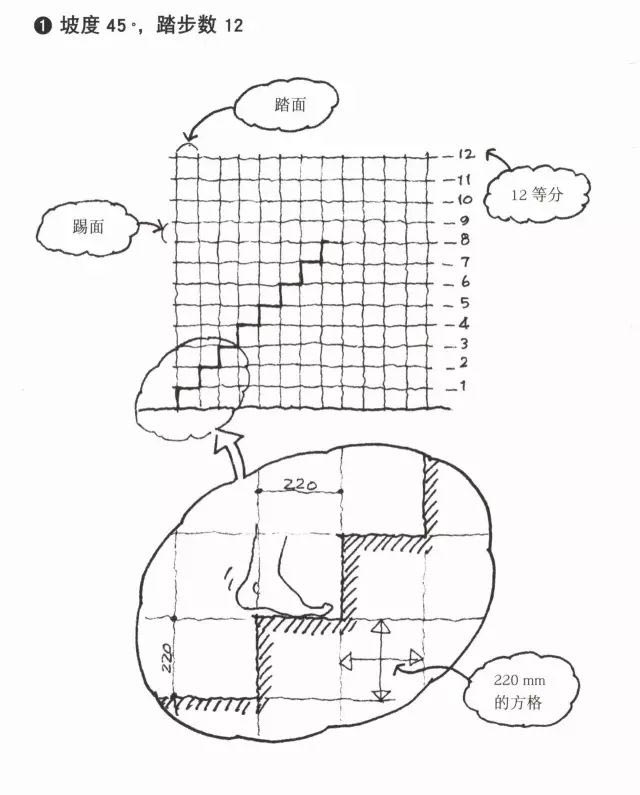

2、直跑式楼梯的画法②

确定坡度、踏步数后再画。

楼梯的画法有很多种,推荐先把坡度和踏步数定成容易计算的数字以后再画。

直跑式楼梯的画法5

直跑式楼梯的画法6

直跑式楼梯的画法7

直跑式楼梯的画法8

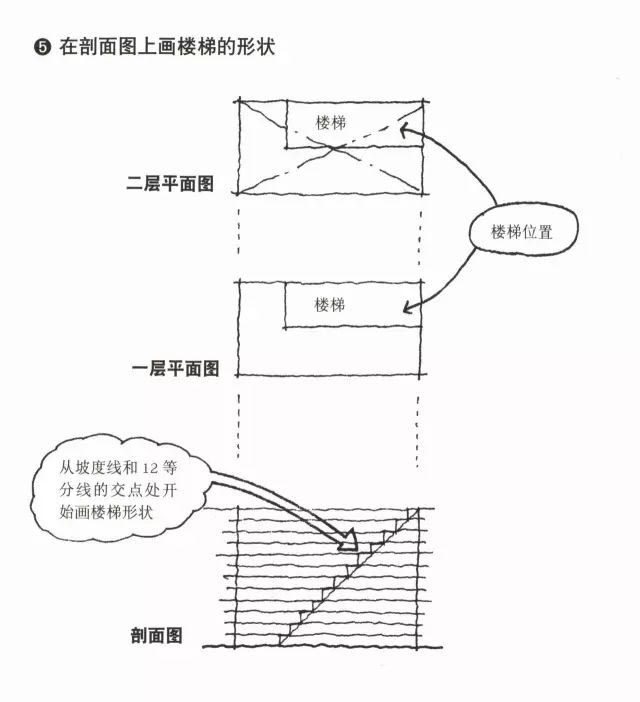

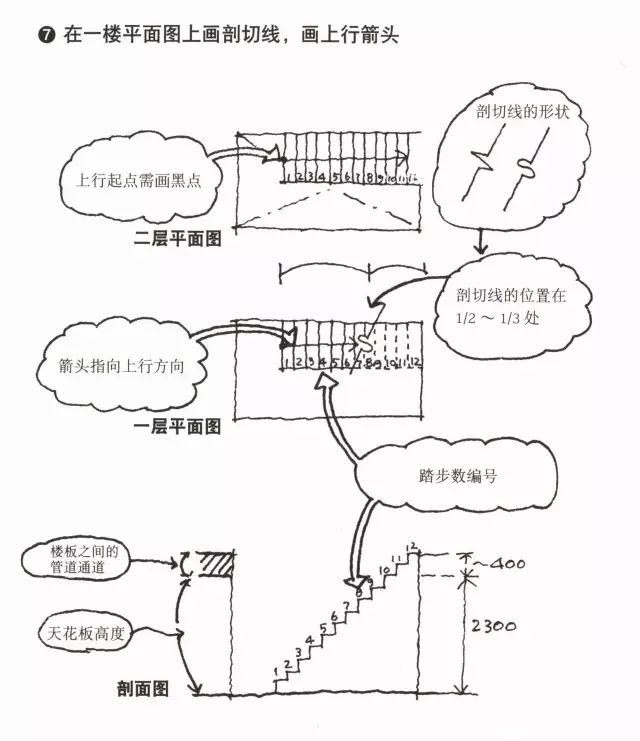

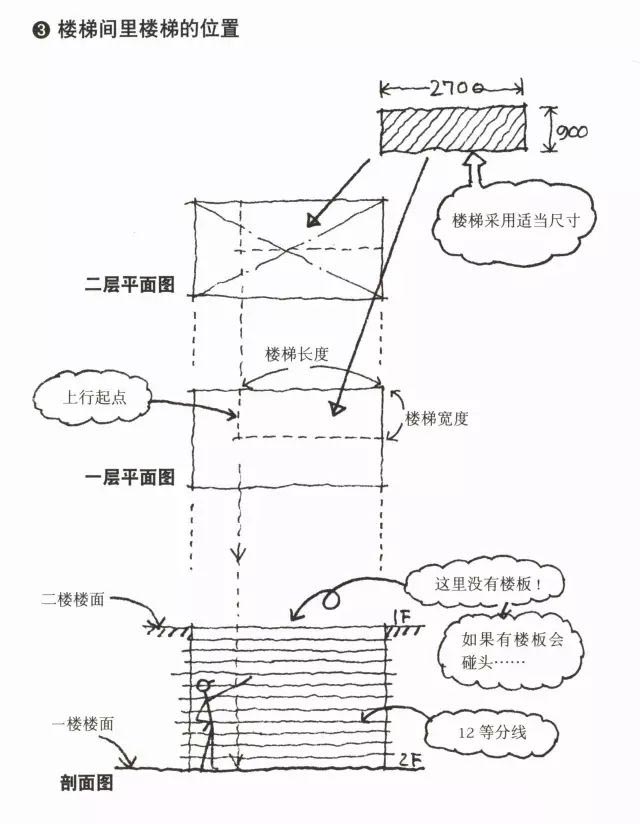

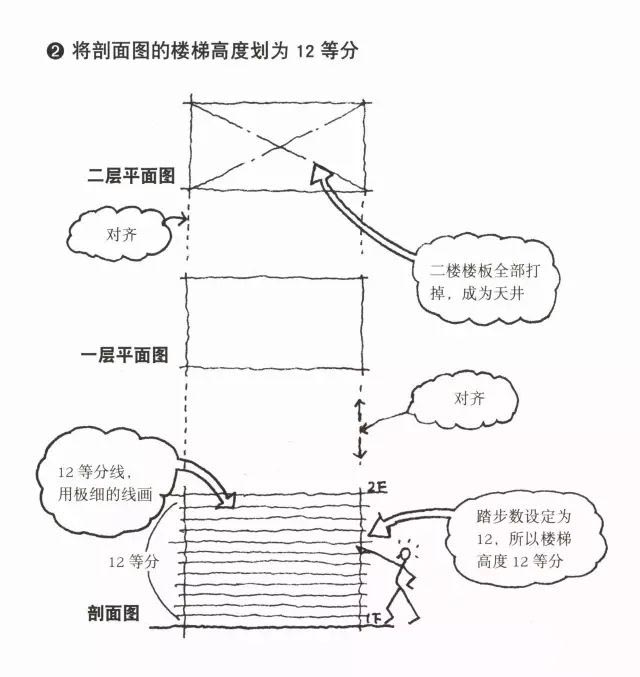

3 、楼梯间的平面图、剖面图的画法

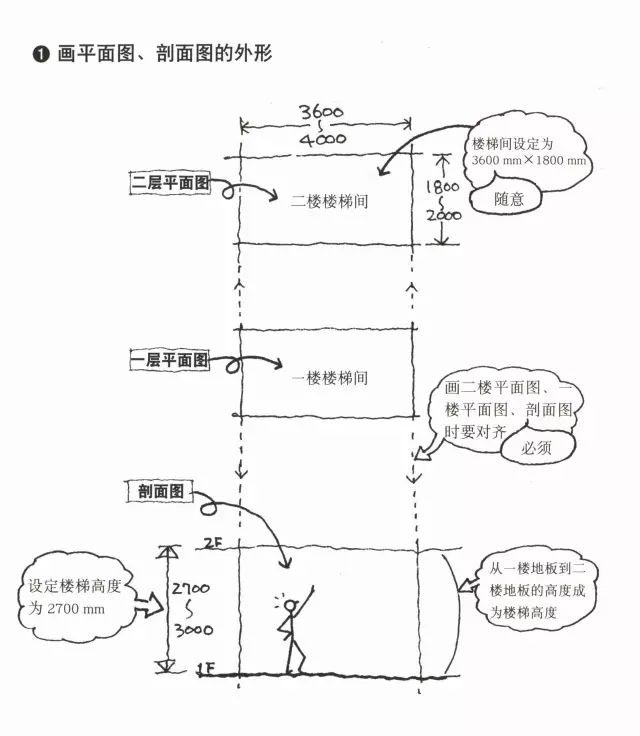

楼梯间的平面图、剖面图的画法1

楼梯间的平面图、剖面图的画法2

楼梯间的平面图、剖面图的画法3

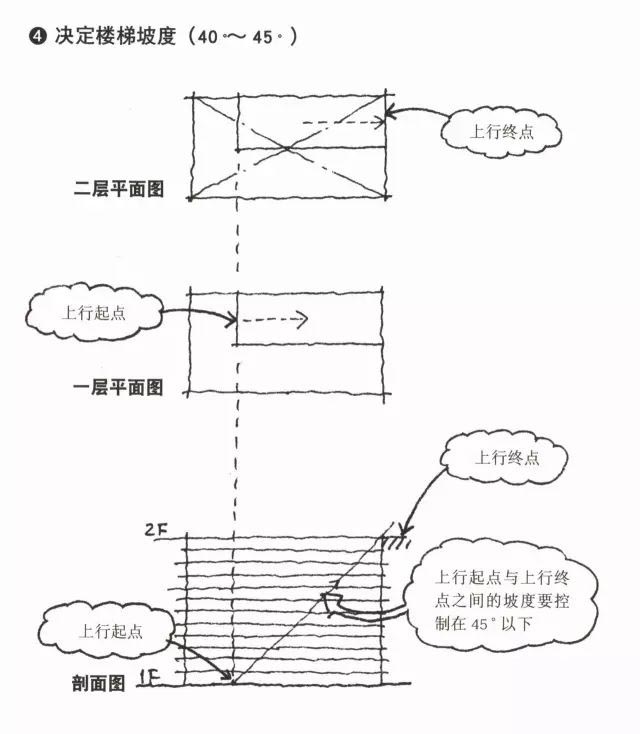

楼梯间的平面图、剖面图的画法4

楼梯间的平面图、剖面图的画法5

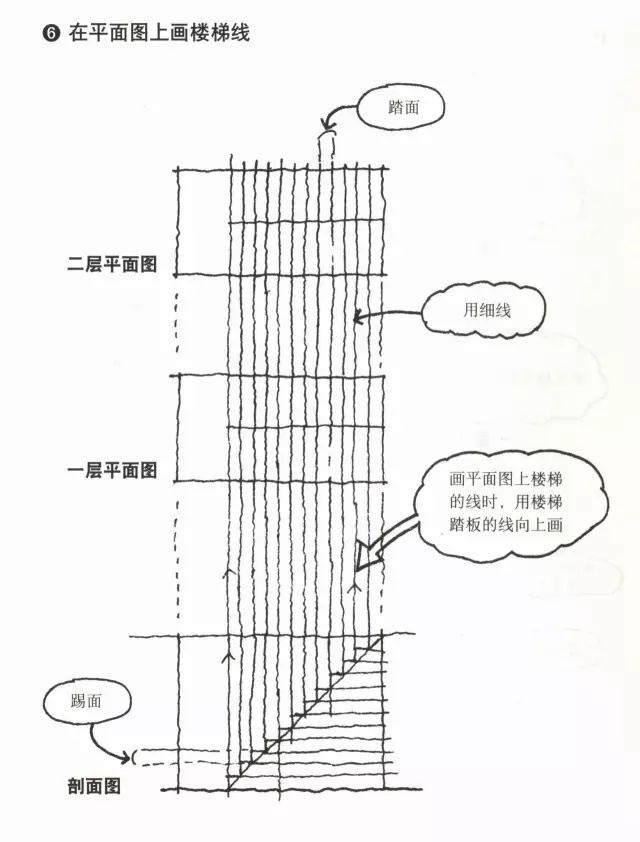

楼梯间的平面图、剖面图的画法6

楼梯间的平面图、剖面图的画法7

楼梯间的平面图、剖面图的画法8

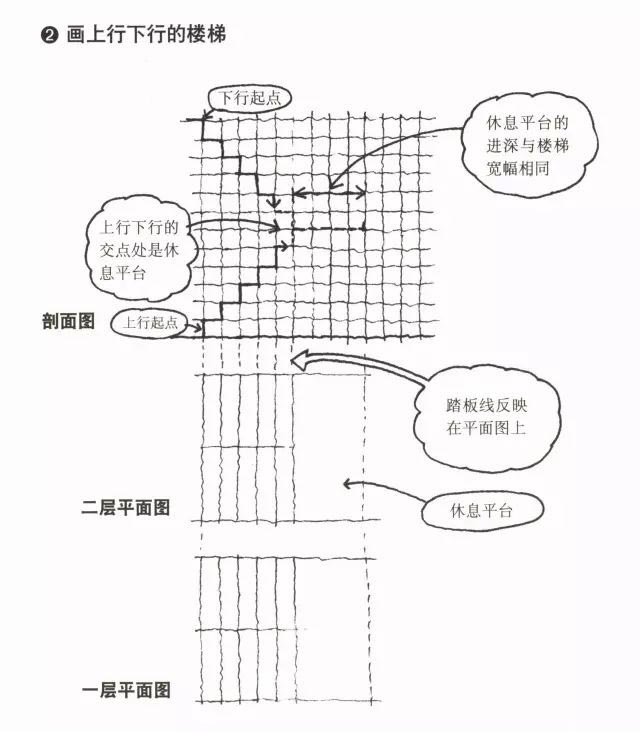

4、对折楼梯的画法

对折楼梯的画法1

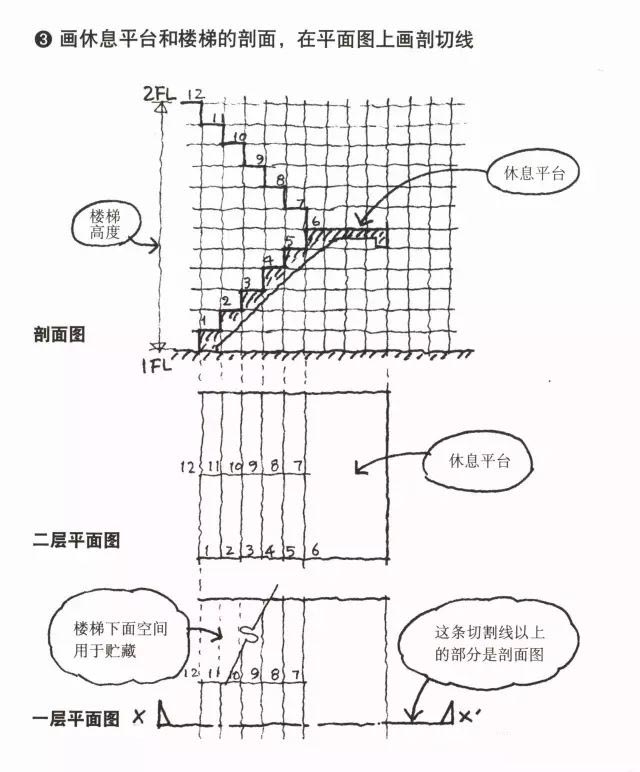

对折楼梯的画法2

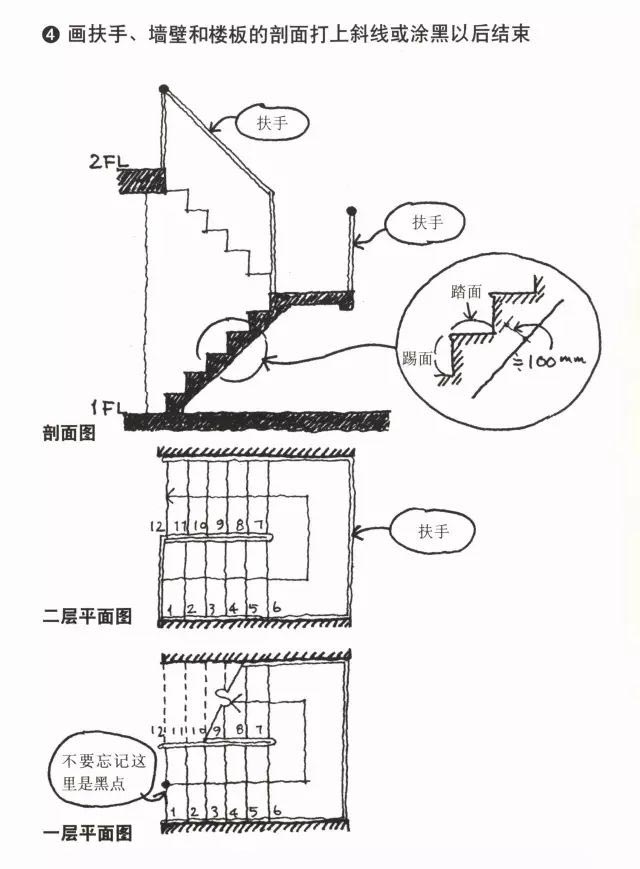

对折楼梯的画法3

对折楼梯的画法4

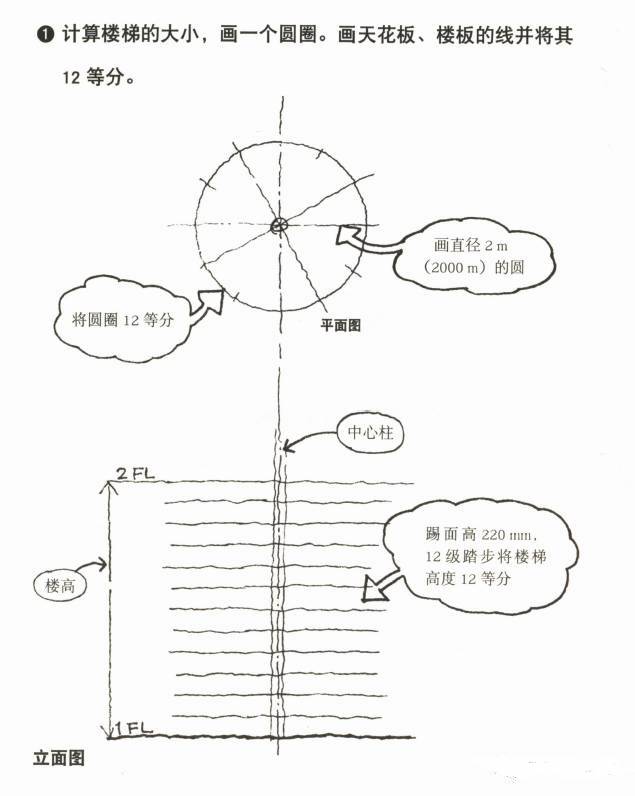

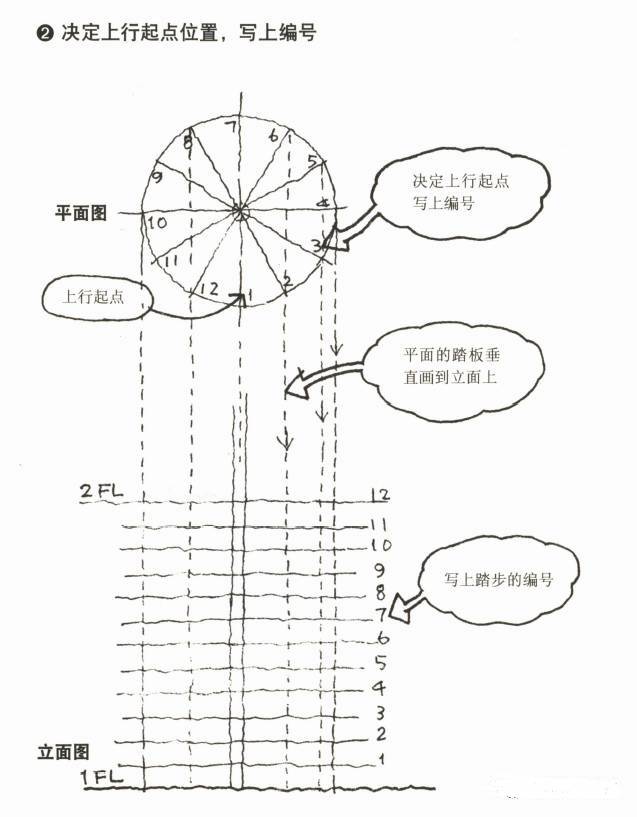

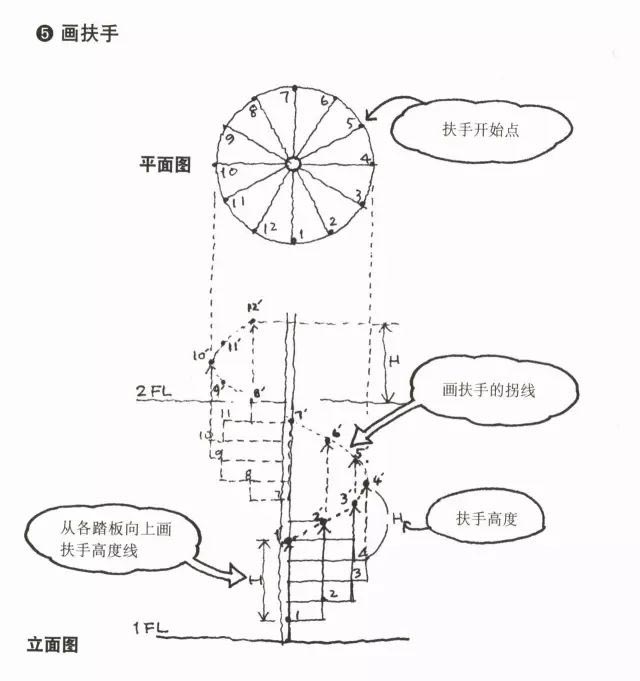

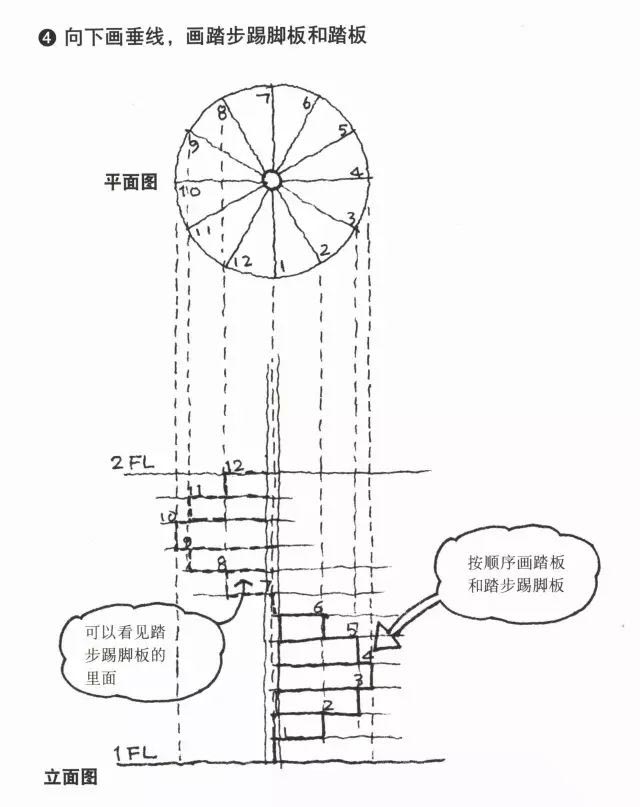

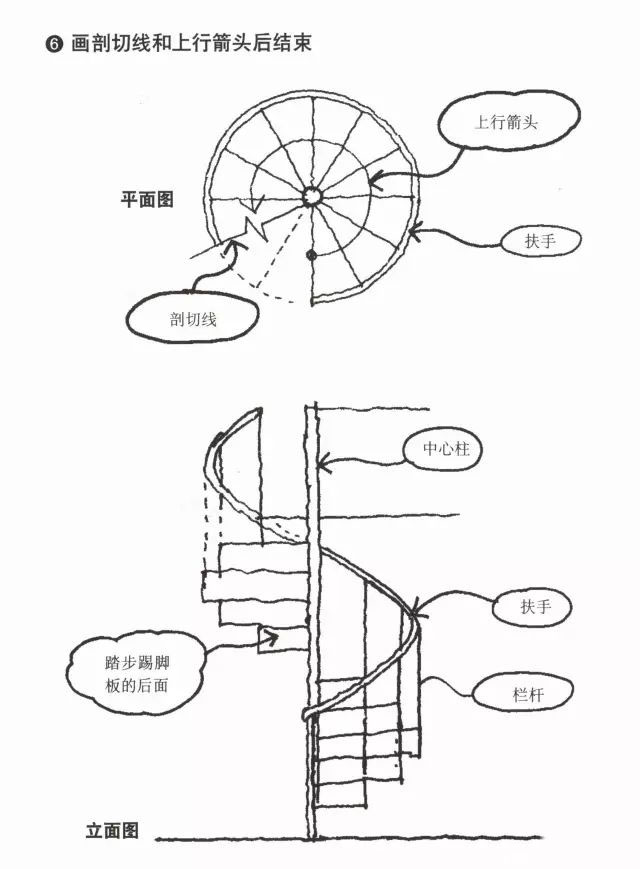

5、螺旋楼梯的画法

画螺旋楼梯的立面图时,如果与平面图一起考虑,会给制图增加难度。

螺旋楼梯的画法1

螺旋楼梯的画法2

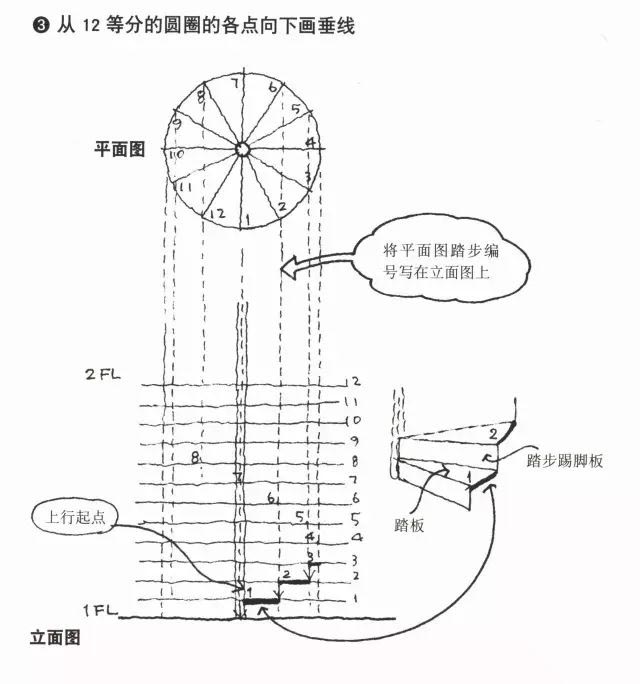

螺旋楼梯的画法3

螺旋楼梯的画法4

螺旋楼梯的画法5

螺旋楼梯的画法6
