楼梯，常被喻作人生，励志的故事说“楼梯要一节一节爬”。在优秀的建筑中，楼梯的设计也是非常有讲究的。楼梯不仅是连接上下层的通道，而应是一个舒适的空间。

     我们将通过六篇短文，以图文的形式向大家介绍楼梯的基本知识、常犯错误、正确画法、各式创意楼梯，以及著名楼梯举例等等。帮助大家轻松掌握楼梯的设计技巧。

     看同学们的设计制图时，经常看到“错误的楼梯”、“不能攀登的楼梯”。

     错误的原因之一通常是割裂了一层和二层，使得楼梯登不上去。除此之外，也有因为绘图方法产生的简单错误。要想把自己的设计意图正确地传达给对方，就必须使用惯用的表现手法。表现手法发生错误，信息就不可能正确传递。

     几种错误的楼梯画法及修改方案

     1 、梁是障碍物吗？

     首先请看平面图。这是一个非常普通的住宅的楼梯，但实际上却是登不上去的。请考虑这个楼梯为什么登不上去。

     【提示】：住宅的梁通向哪里了呢？

     看了下面的平面图和剖面图以后就会明白。

     在平面图上，结构中重要的部分——横梁，闯入上下通道的楼梯空间里来了。这样的状态意味着，上下楼梯的时候都会碰着梁（剖面图）。通常平面图上不画横梁，不预留出横梁的位置，在这个位置上画楼梯，就成了现在这样的登不上去的楼梯了。

     One Point | 不犯错误的技巧

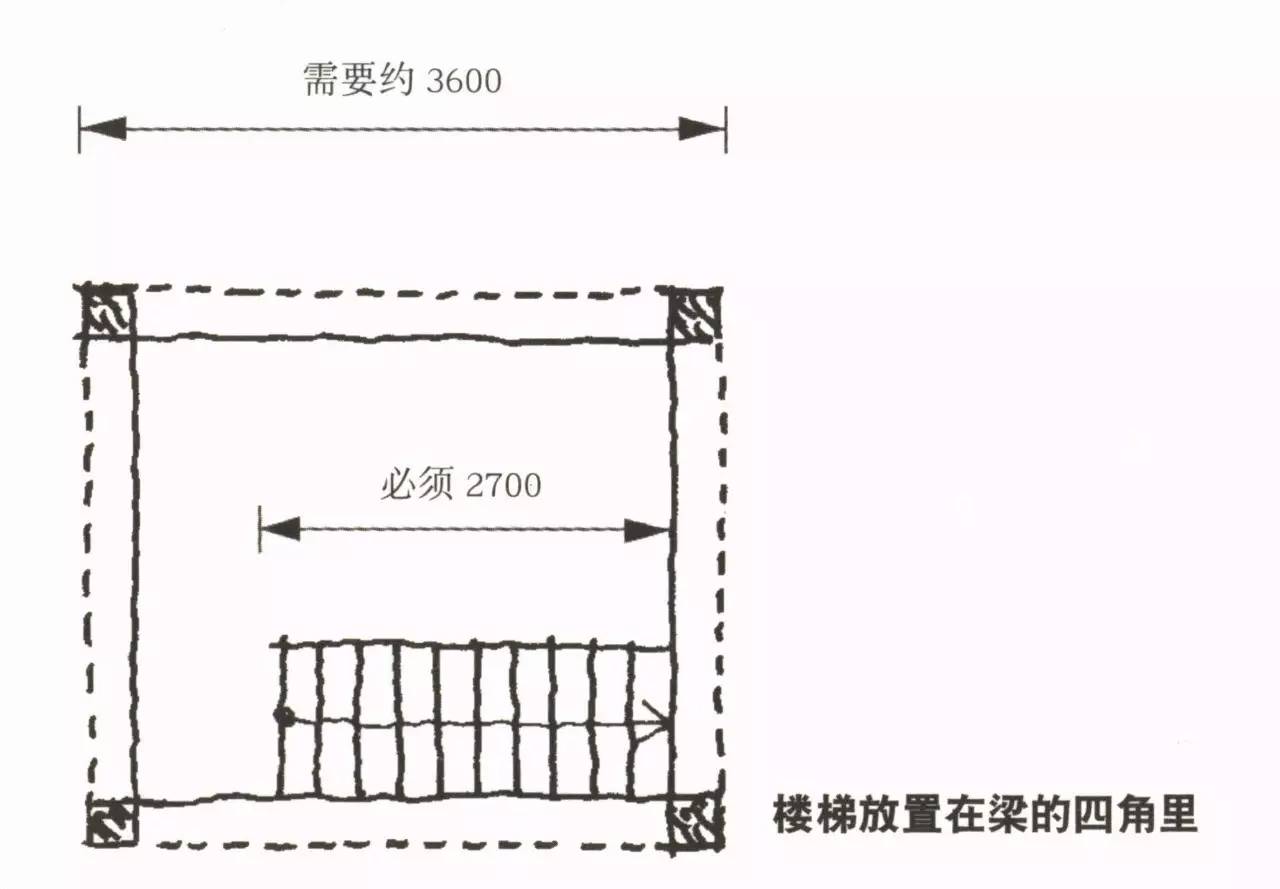

     楼梯如果设计在梁与梁之间的格栅里，犯错率会减少很多。格栅里面的楼梯，不会有头碰到梁，楼梯登不上去的现象产生。这种登不上去的楼梯的设计，是学生们在绘图时经常出现的错误。

     如果楼梯的高度等于楼梯的长度，那么设计起来会容易一些，这一点后面还会进行说明。也就是说楼梯的长度设计成2700mm，格栅的间距以此为基础进行设计。2700mm是以900mm为单位的倍数，在设计上是容易计算的数字。

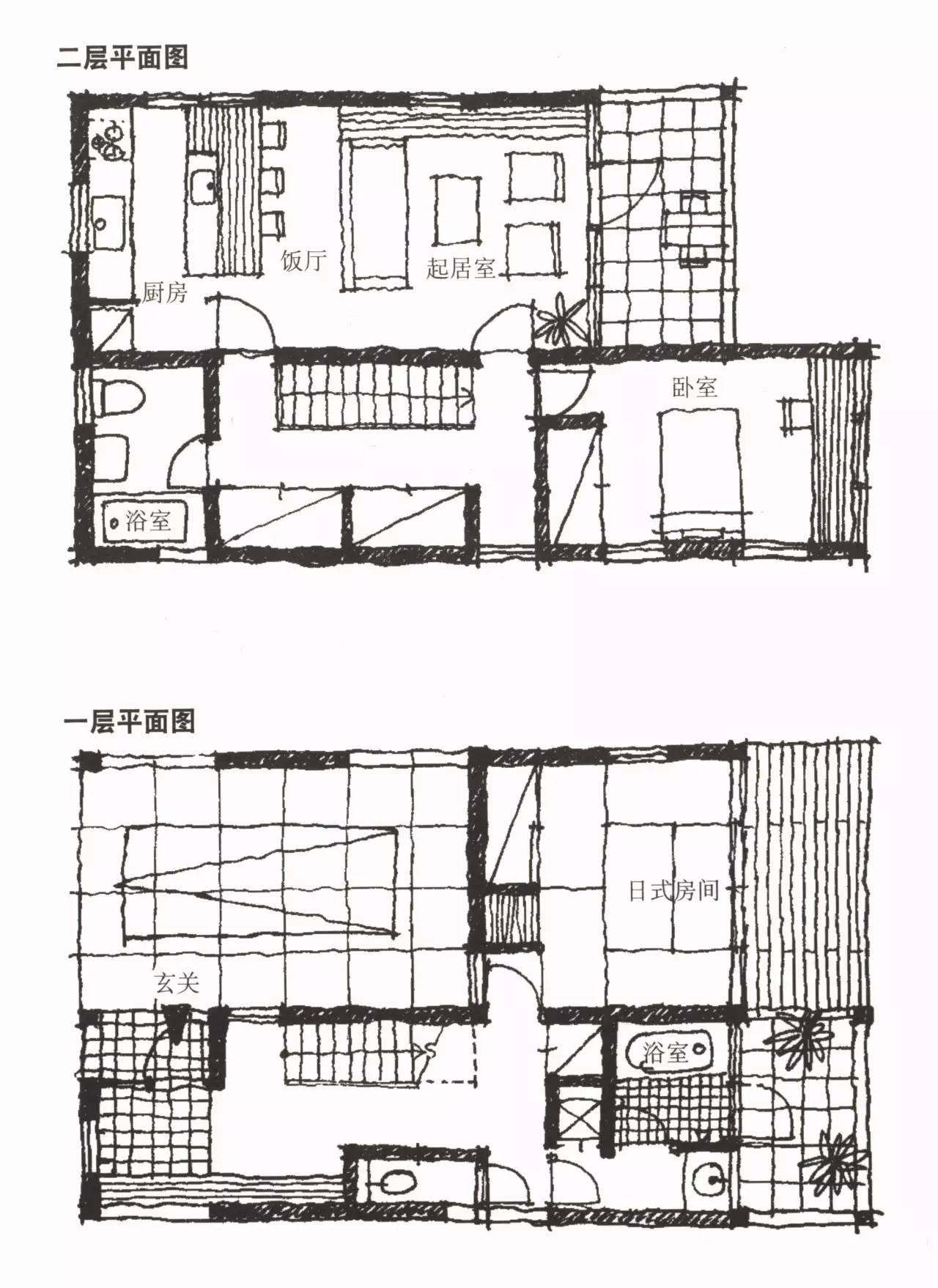

     下边是改正后的平面图。

     需要注意的是，在设计楼梯时不要横穿梁。

     2 、二楼的楼板是障碍物吗？①

     下面我们探讨一下螺旋楼梯。

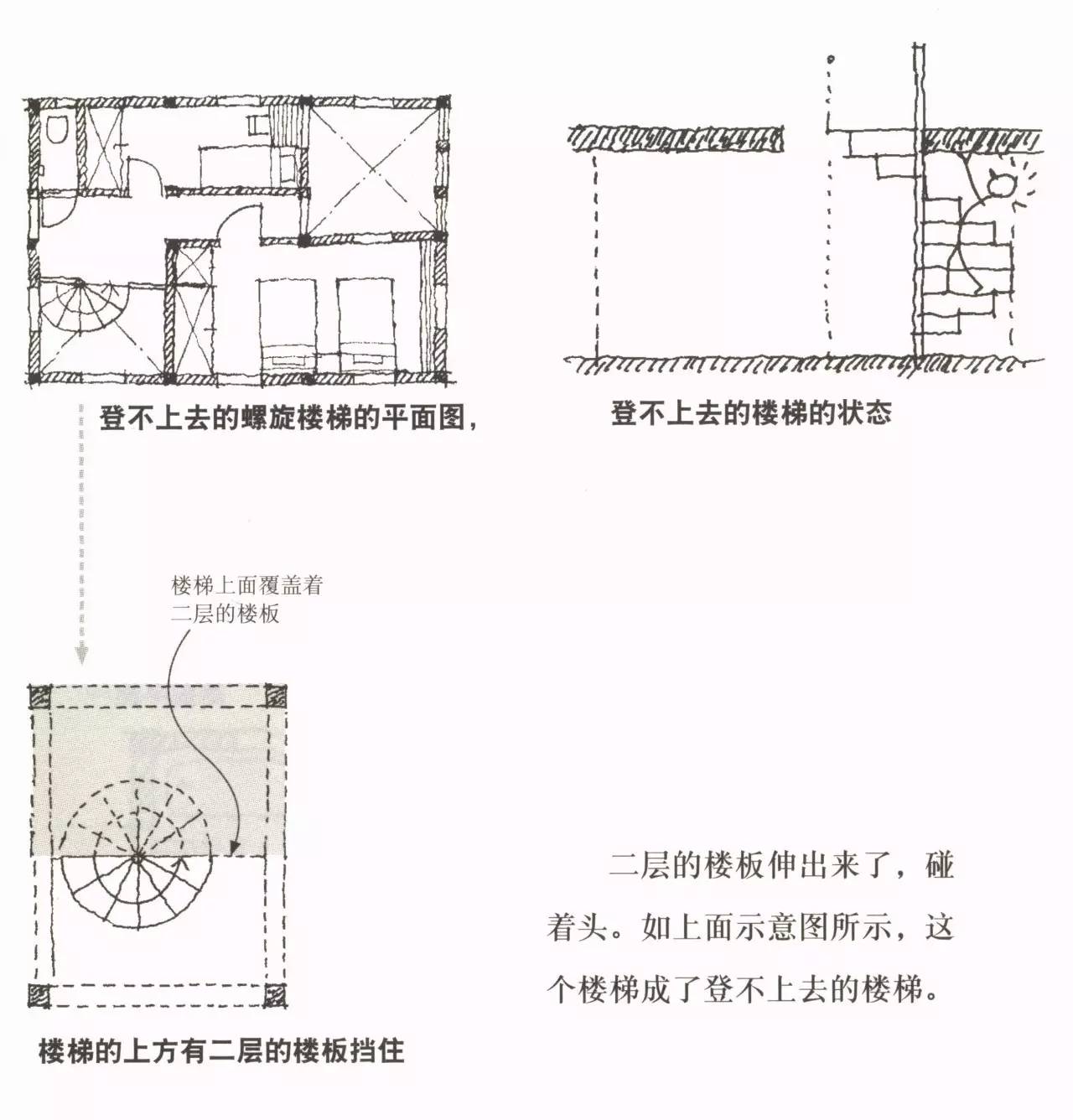

     请考虑这个平面中的楼梯有哪些地方是不合理的。

     【提示】：二层平面图楼梯的上半部分覆盖着什么？

     One Point | 不犯错误的技巧

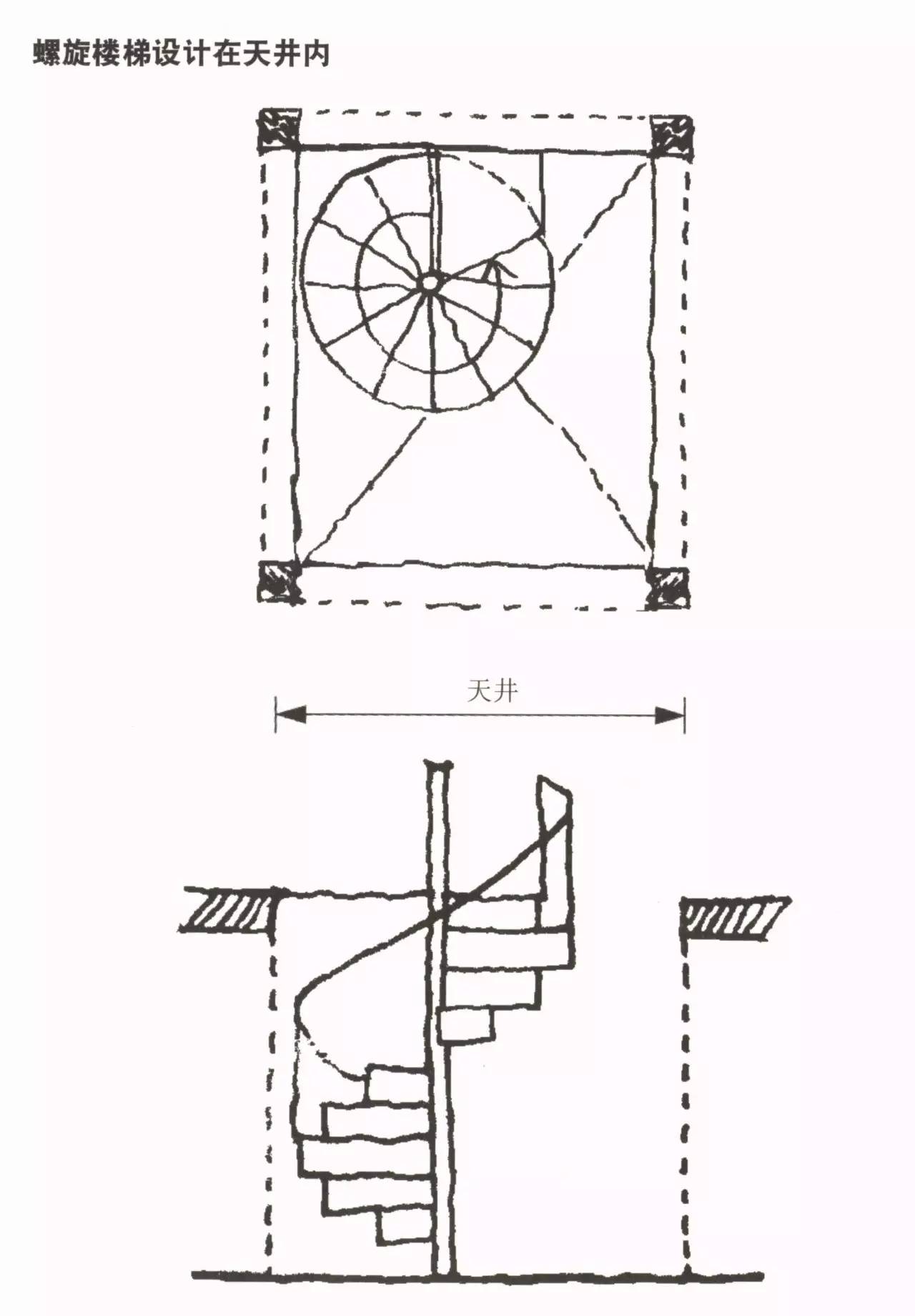

     螺旋楼梯如果设计在天井以内，就不会出现这样的错误。螺旋楼梯的上面通常没有二层的楼板，但是如果有楼板会上不去，所以要计算好楼梯数、开始上楼的位置，让楼梯口与二层楼板正好对接上。

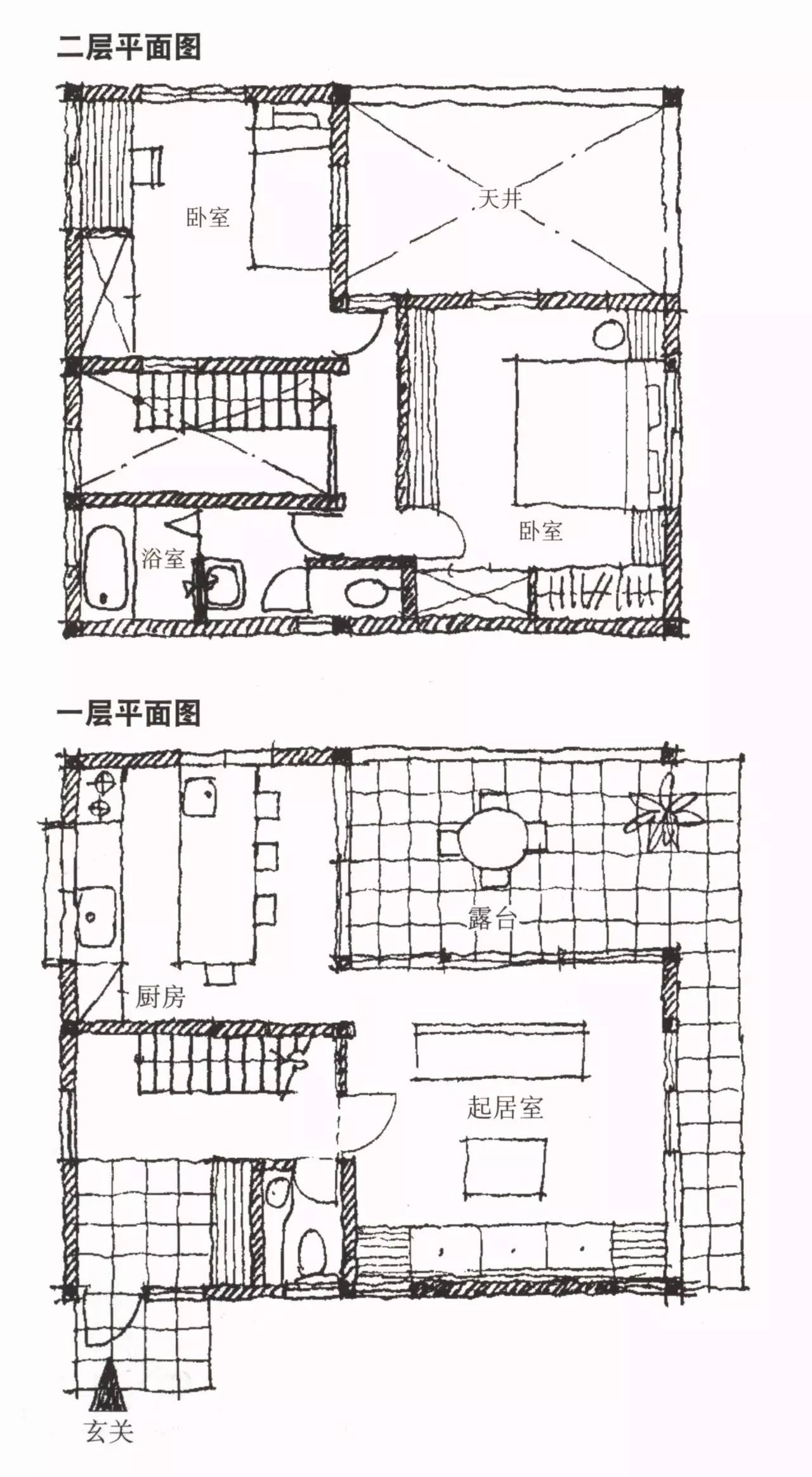

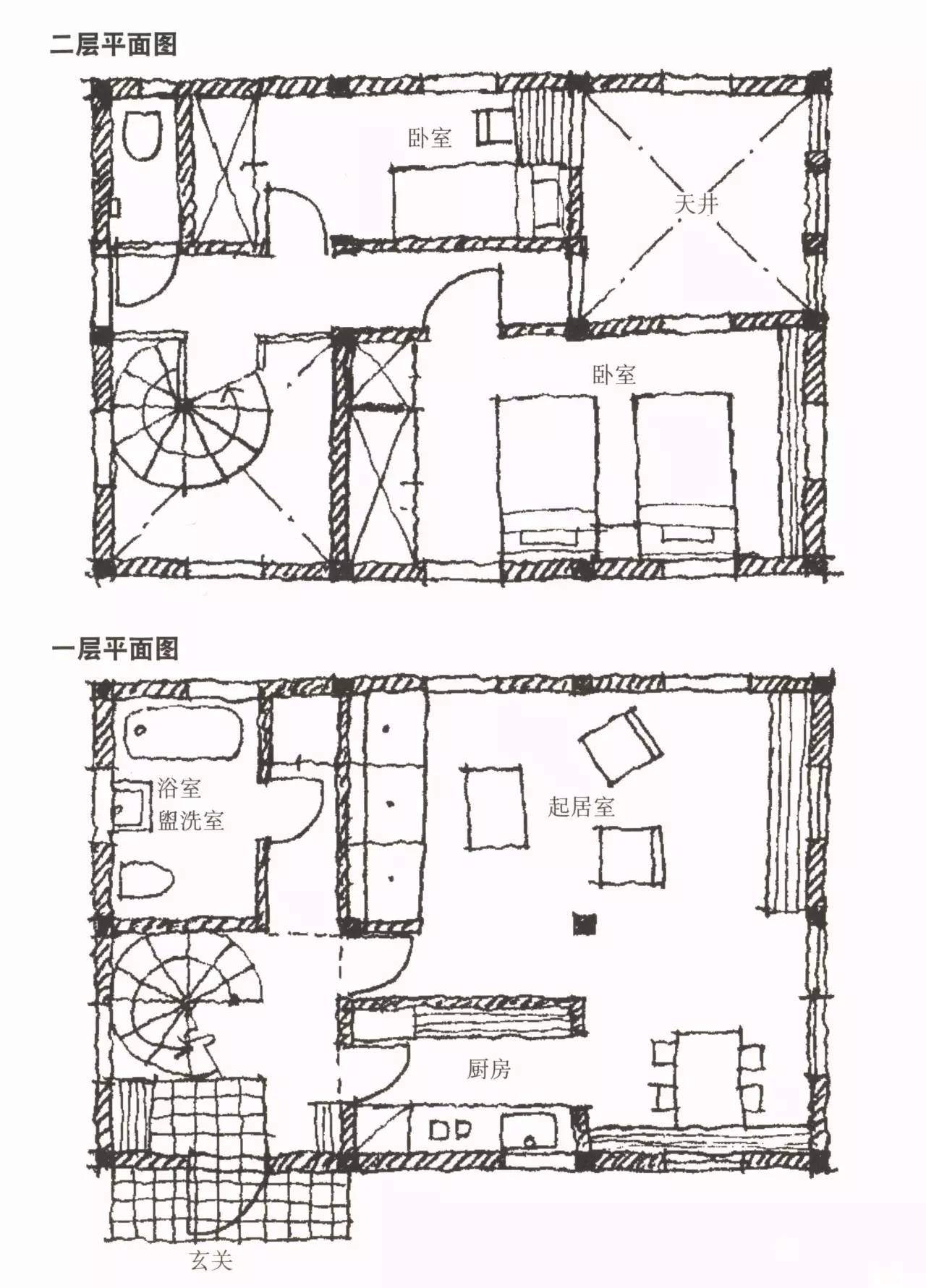

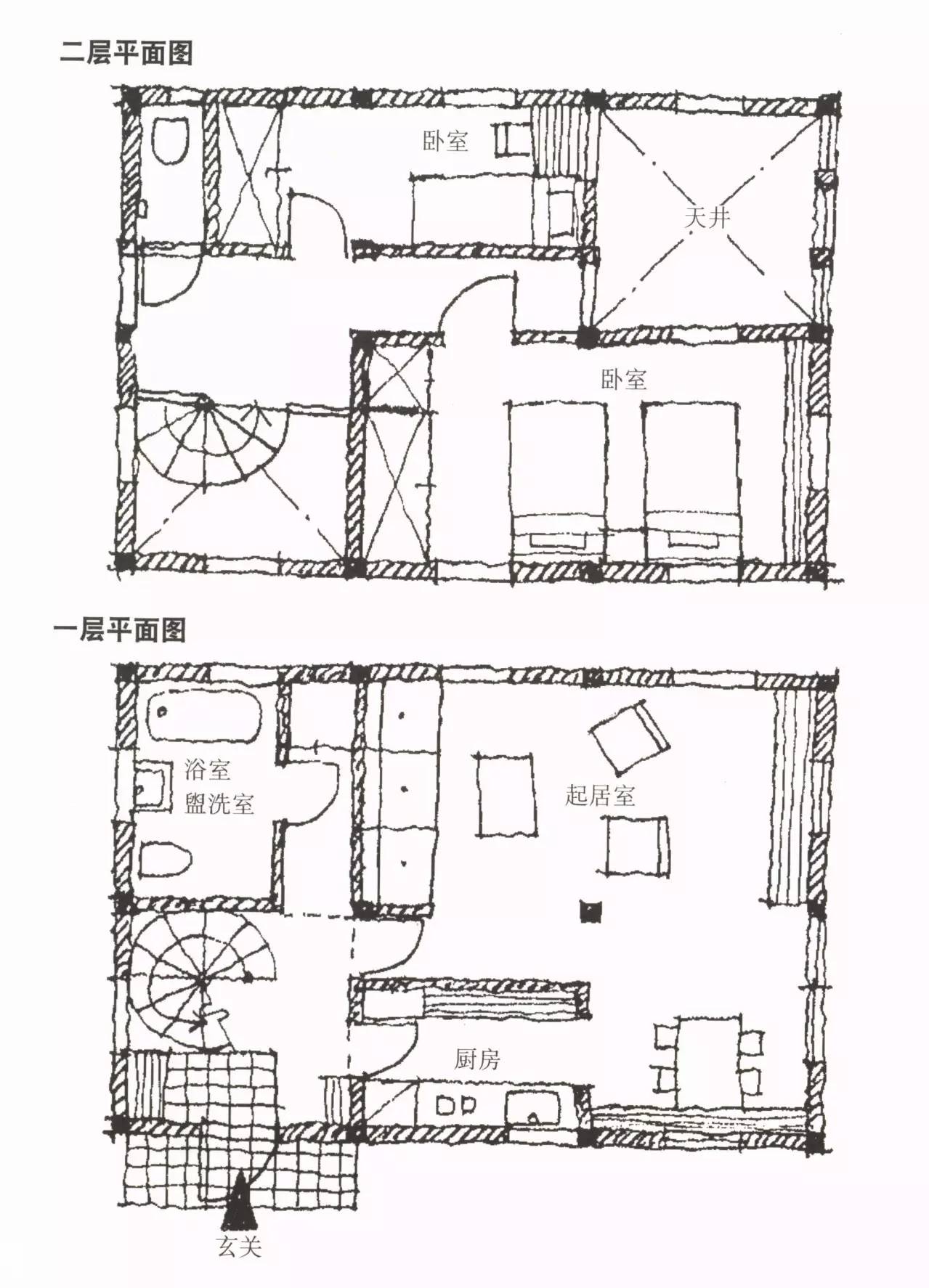

     下图是修正以后的平面图。这套住宅是一套小型住宅，住宅的一层是起居室、饭厅、厨房以及盥洗室，二层是卧室。如果住宅面积小，楼梯的占地面积比例容易变大，使用螺旋楼梯，能有效减少占地面积。

     3 、二楼的楼板是障碍物吗？②

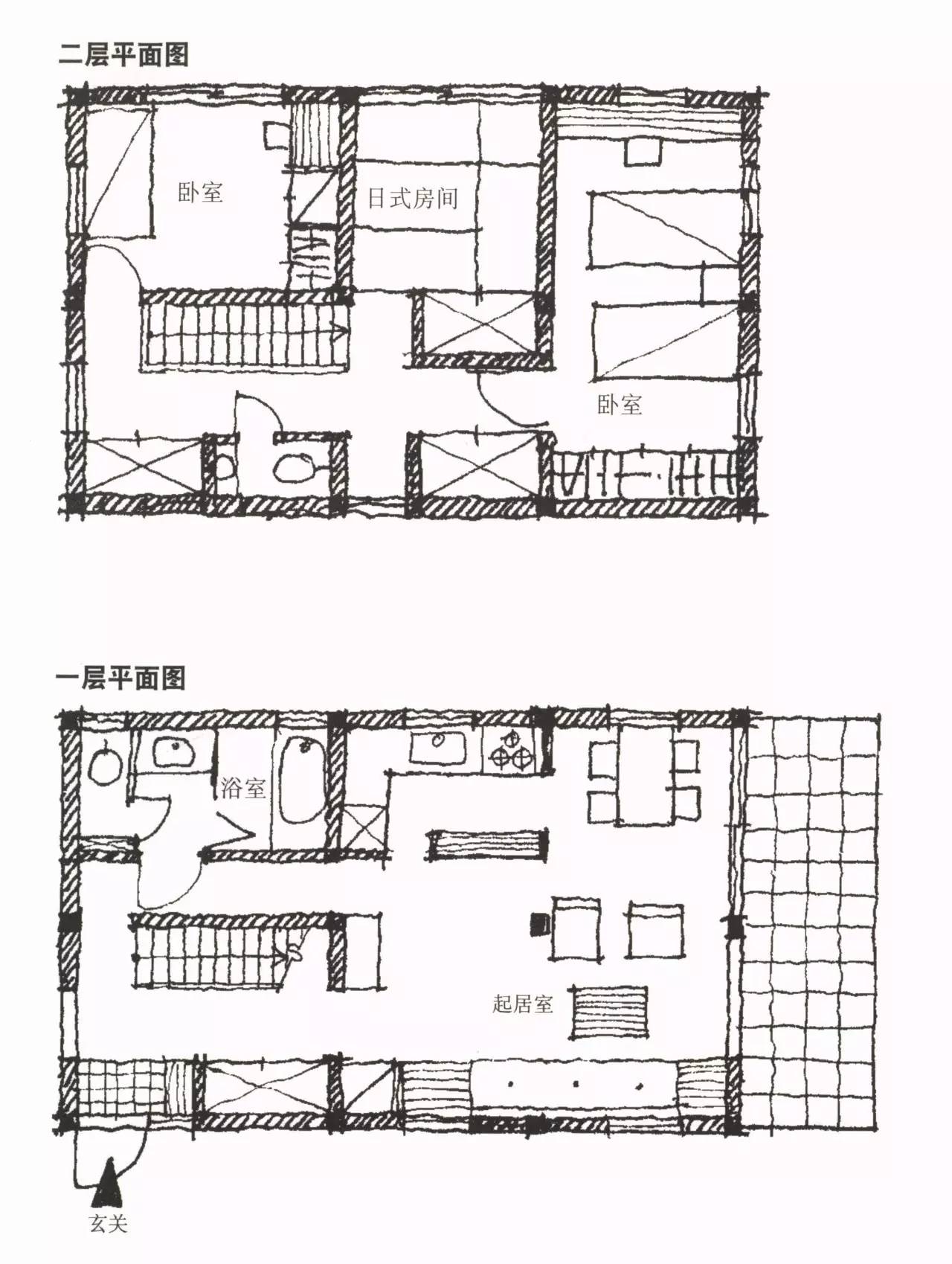

     下图也是一个不能登上的楼梯，请考虑错误之处。

     【提示】：请考虑二楼楼梯上部的空间是否够用。

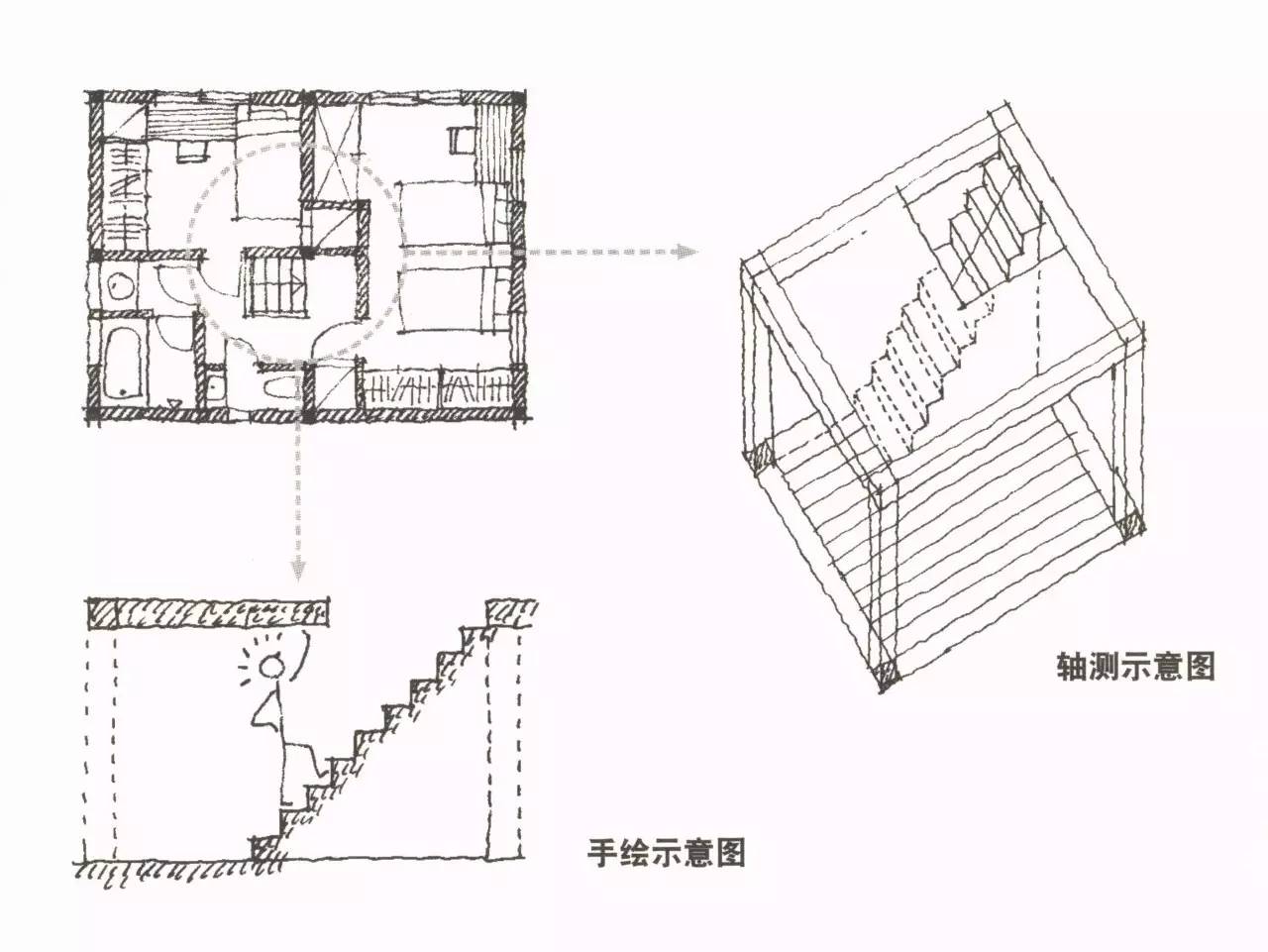

     这个楼梯的问题仍然出在二层的楼板上。二层楼板开口太小，直跑式楼梯登不上去。下面的投影示意图很好地描述了这个问题。

画一楼平面图的时候，往往不画二楼的楼板线。如果画图时将一楼和二楼分开考虑，经常会出现这类问题。考虑楼板的时候，最好把上下层连接部分的剖面图画出来。

     One Point | 不犯错误的技巧

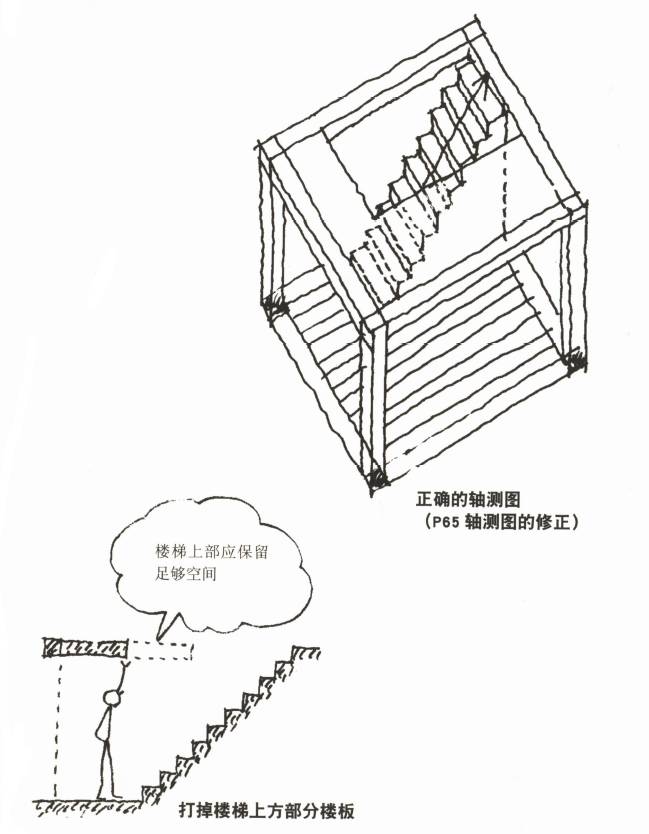

     楼梯上部的楼板要留出足够的空间。楼梯上部可以完全做成天井。如果楼梯上部不能完全做成天井，上层楼板的高度应测量楼梯坡度的垂直高度，最少1800mm以上。

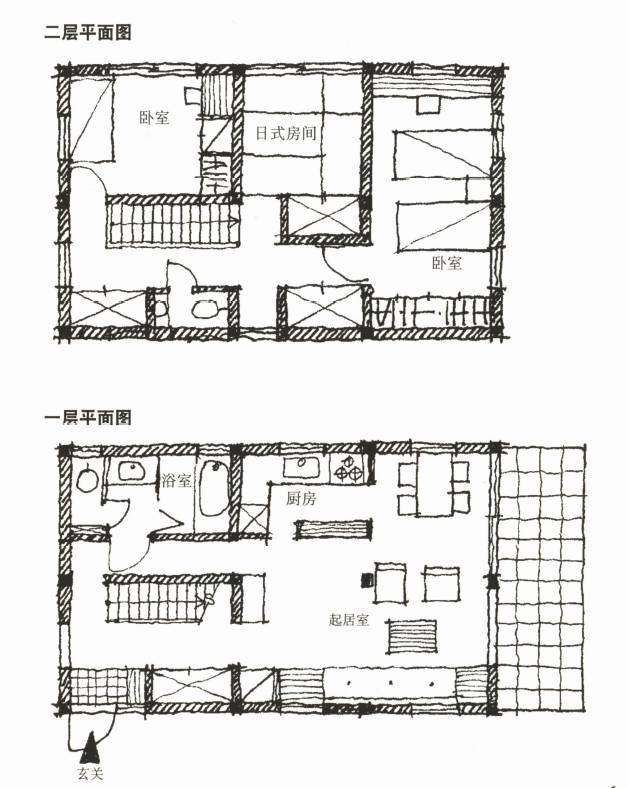

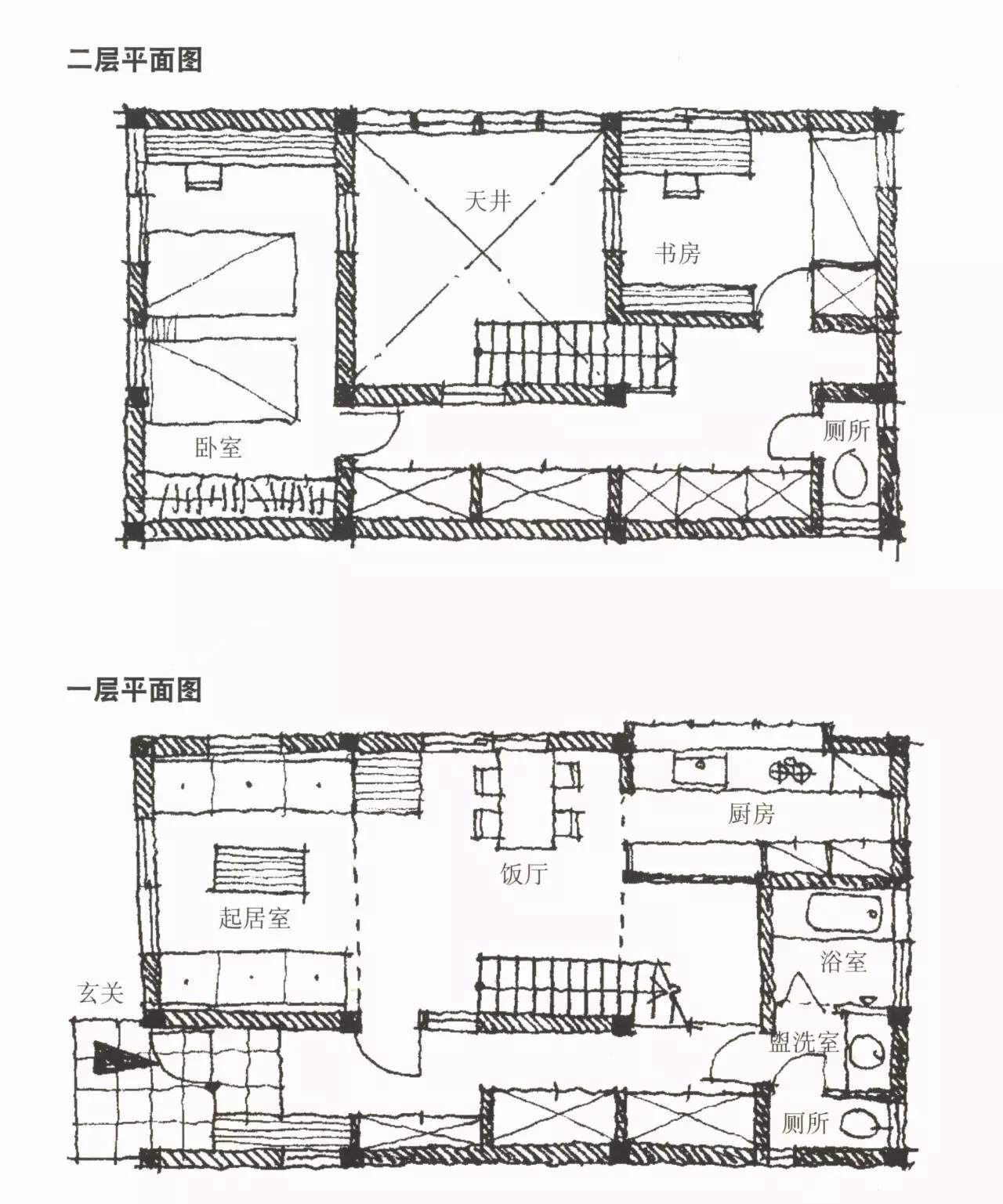

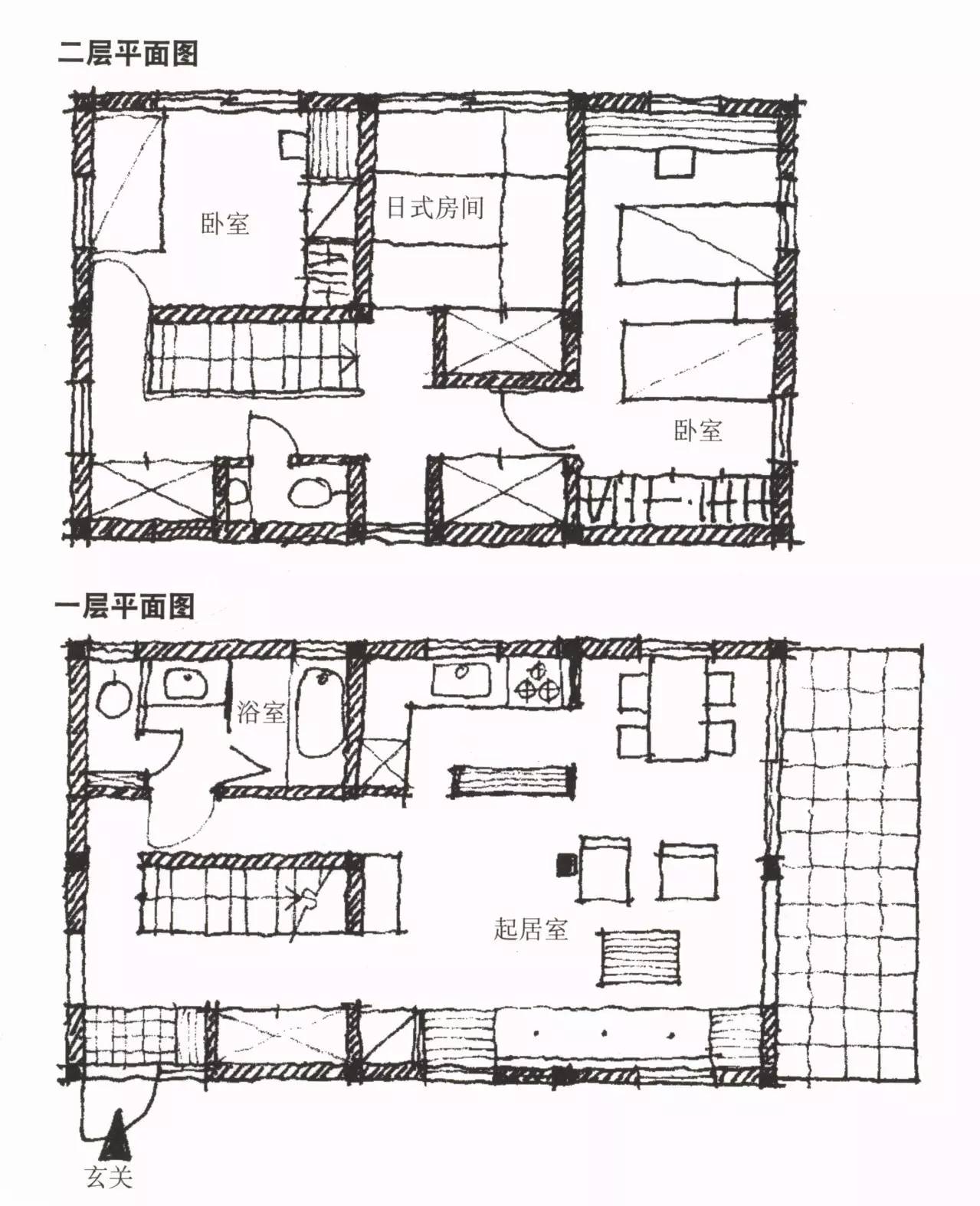

     下图是修改以后的平面图。为了预留出上层楼板的空间，大幅度地修改了设计方案。由于二楼的楼梯长，浴室移到一楼，二楼增加了一间屋子。实际上住宅用地是固定的，大幅度地增加面积不是一件容易的事情。

     设计时应该把握好楼梯的长度和需要的空间大小，才能避免出现大面积的修改平面图的情况发生。

     4、 踏步数足够吗？

     下图是设计制图课堂上常见的图纸，这是一个错误的楼梯。请考虑，什么地方出错了？

     【提示】：住宅的高度是多少，楼梯的高度是多少？

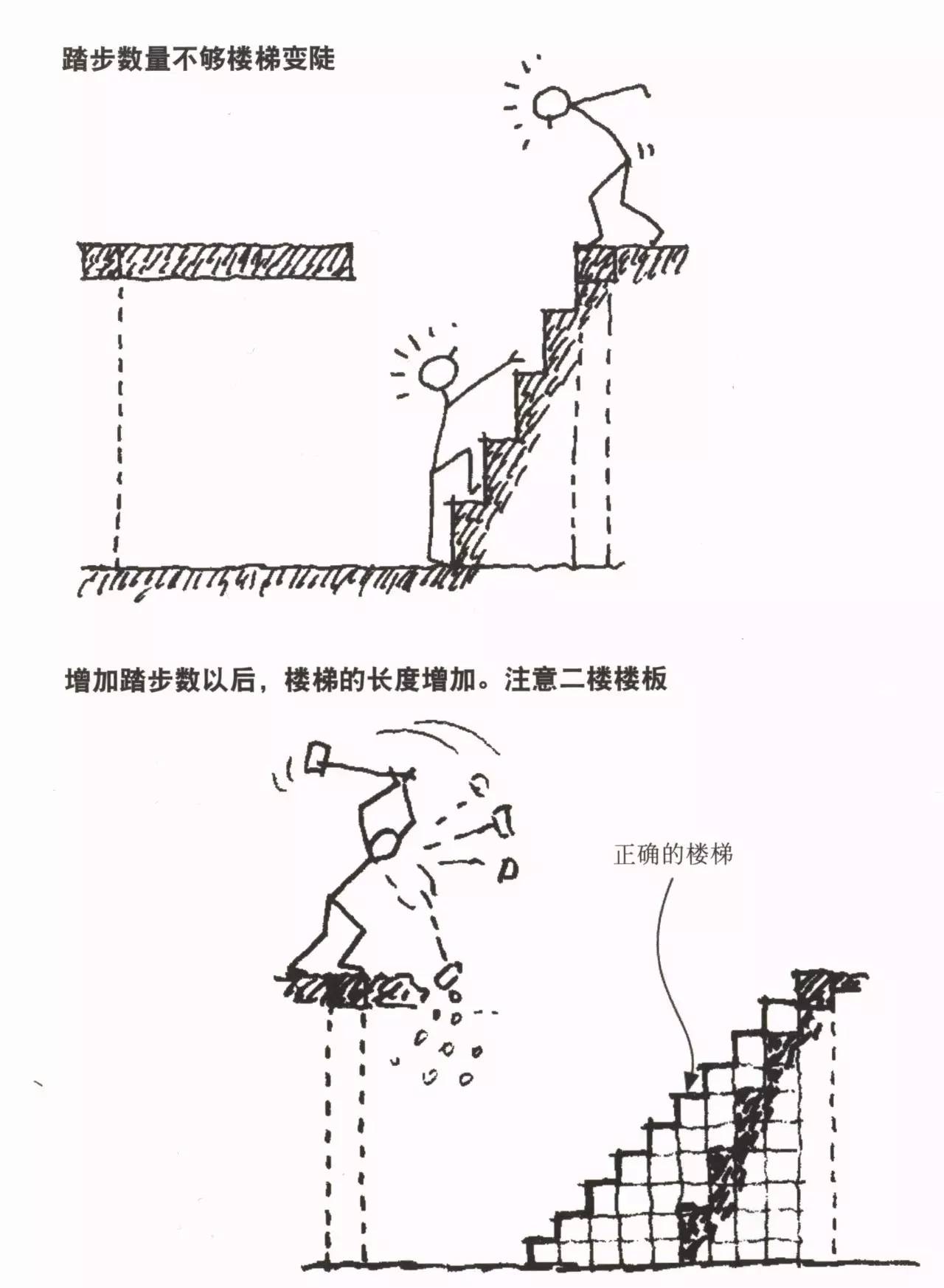

     这个楼梯的踏步数不够。本图没有反映出通常高度近3m（3000mm）的楼梯需要的踏步数。按照该图所示，3000mm的高度需要五层踏步，每个踏步的踢面高度为600mm，那么就会变成如同下图所示的陡峭楼梯，这是非常危险的

     根据楼梯高度增加踏步数量，楼梯的长度也会相应增加。

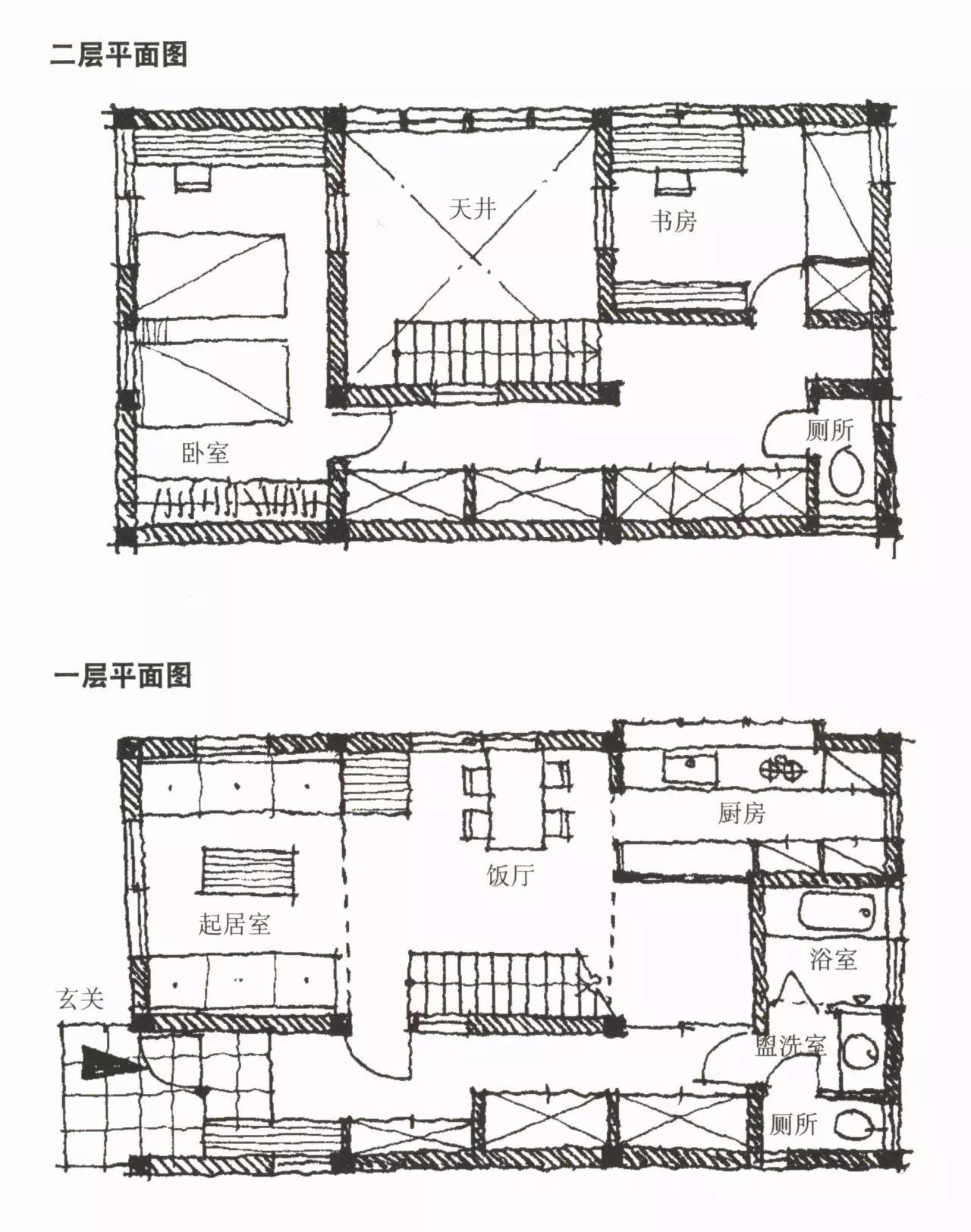

     下图是计算出合适踏步数之后的图。增加踏步数以后，楼梯的长度也会增加，楼梯上部的预留空间也要增大。如果像刚才那个错误的设计，对楼梯踏步数不提前仔细计算好，那么后面还要修改整体规划。

     5 、老鼠楼梯

     下图也是在设计制图中常见到的错误。该设计的踏步数量足够、楼梯上面也预留了足够空间，仍然是一个不能上下的楼梯，什么地方出了问题呢？

     【提示】：如果楼梯的高度为3m，请考虑楼梯的踢面、踏面的尺寸应该为多少？

     虽然这个设计的坡度合适，但是踏面太窄，不可能踏踩。通常称作老鼠楼梯。在设计楼梯的时候，如果楼梯线不仔细考虑，就会出现这种情况。

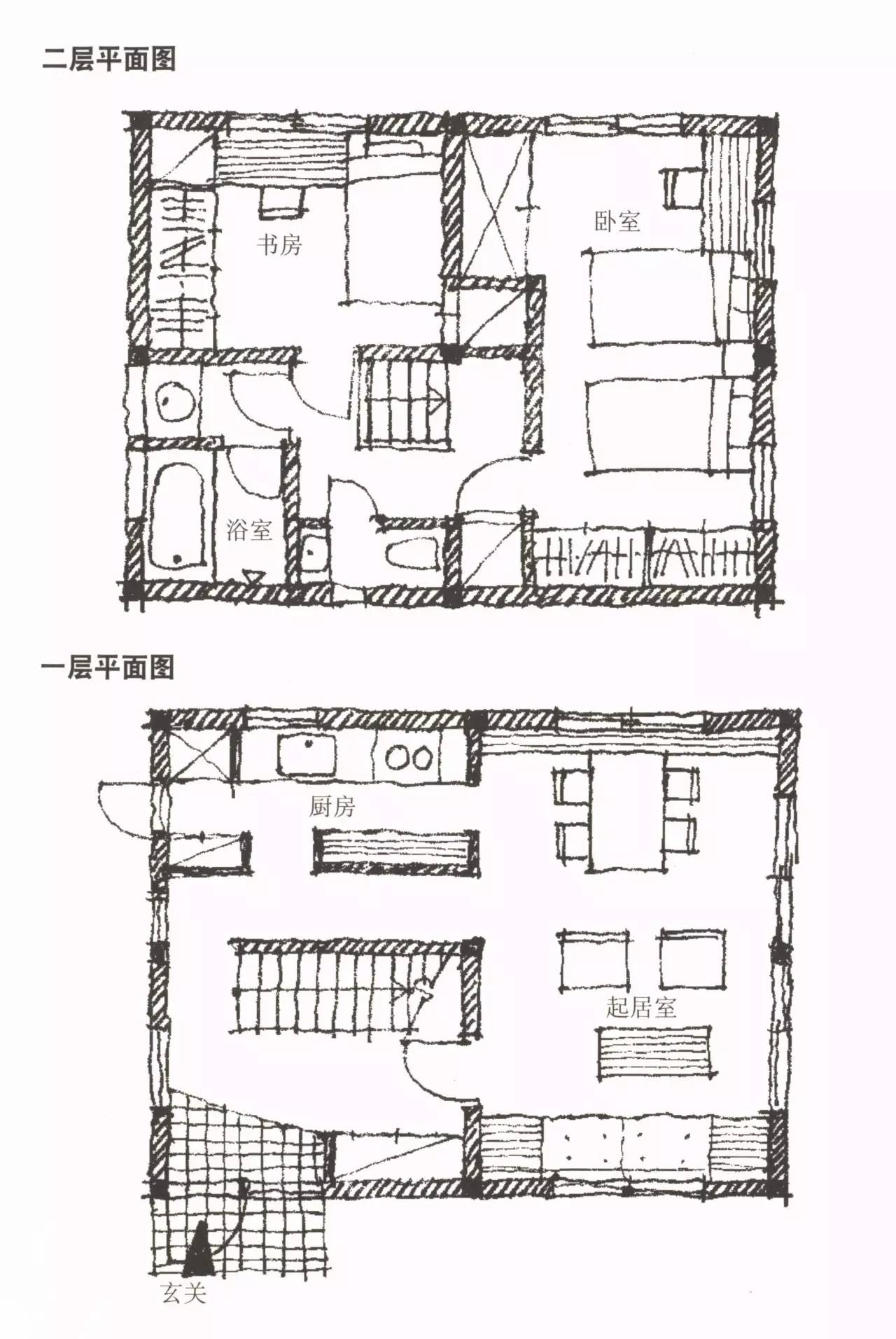

     楼梯的记号是有意义的。踏步的线是不能随便画的。在画图时，要考虑踏步数和楼梯高度。下图是正确的图示：

     6 、随机楼梯

     下图的设计也是在教学课堂上经常看见的。楼梯的长度合适，上部预留的空间也足够，有10个踏步数，作为住宅用的楼梯看起来应该是没有问题的。但仍然是不能使用的楼梯。请考虑，问题出在哪里？

     【提示】：请从楼梯上下的难易程度来考虑。

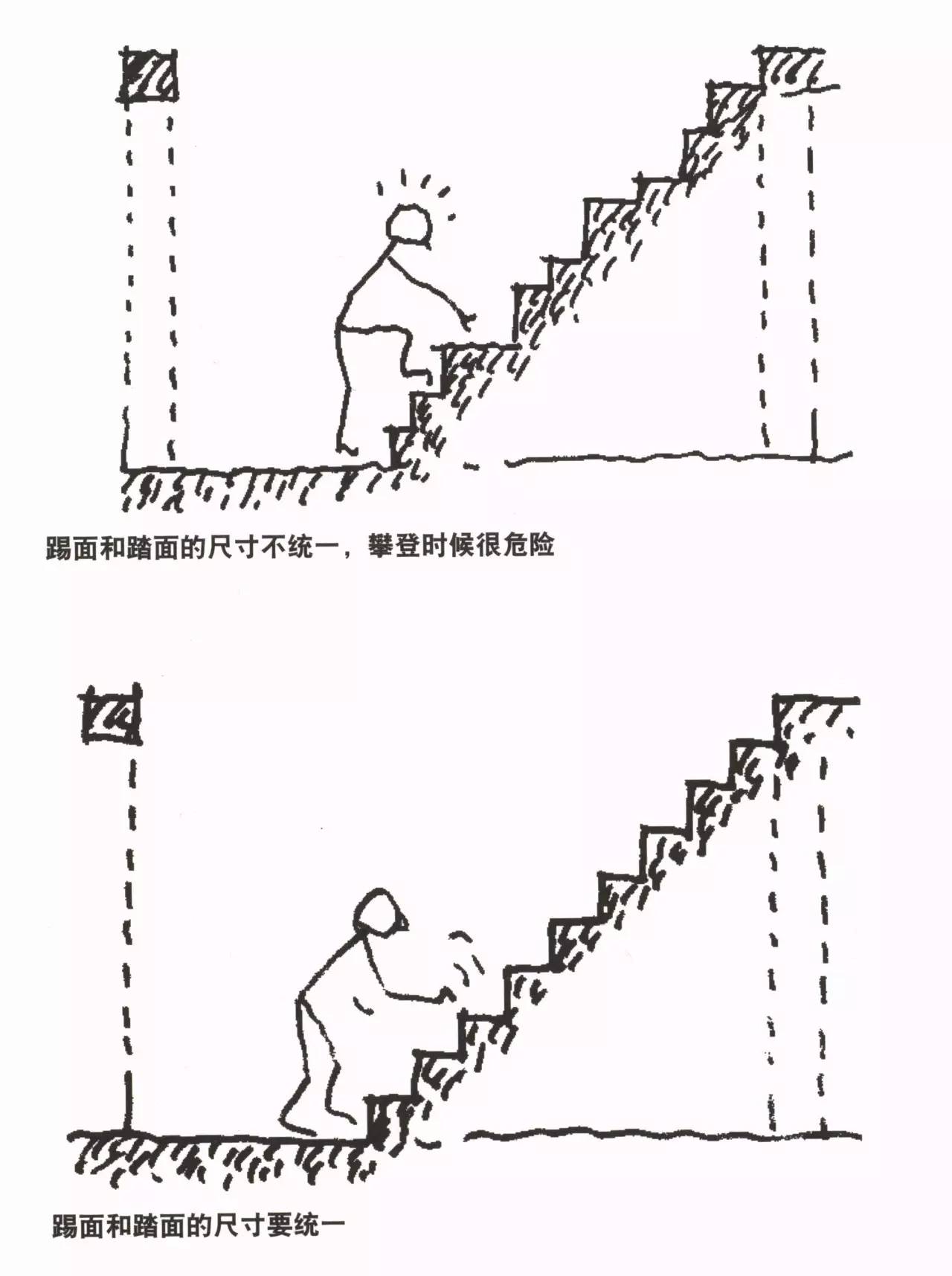

     这个楼梯的每一层踏步数的幅宽都是变化的，俗称“随机楼梯”。如果踏面和踢面的尺寸不统一，楼梯的坡度就会变化，不仅不方便上下，而且十分危险。踏面和踢面的尺寸要精确计算，楼梯升降坡度必须保持一致。

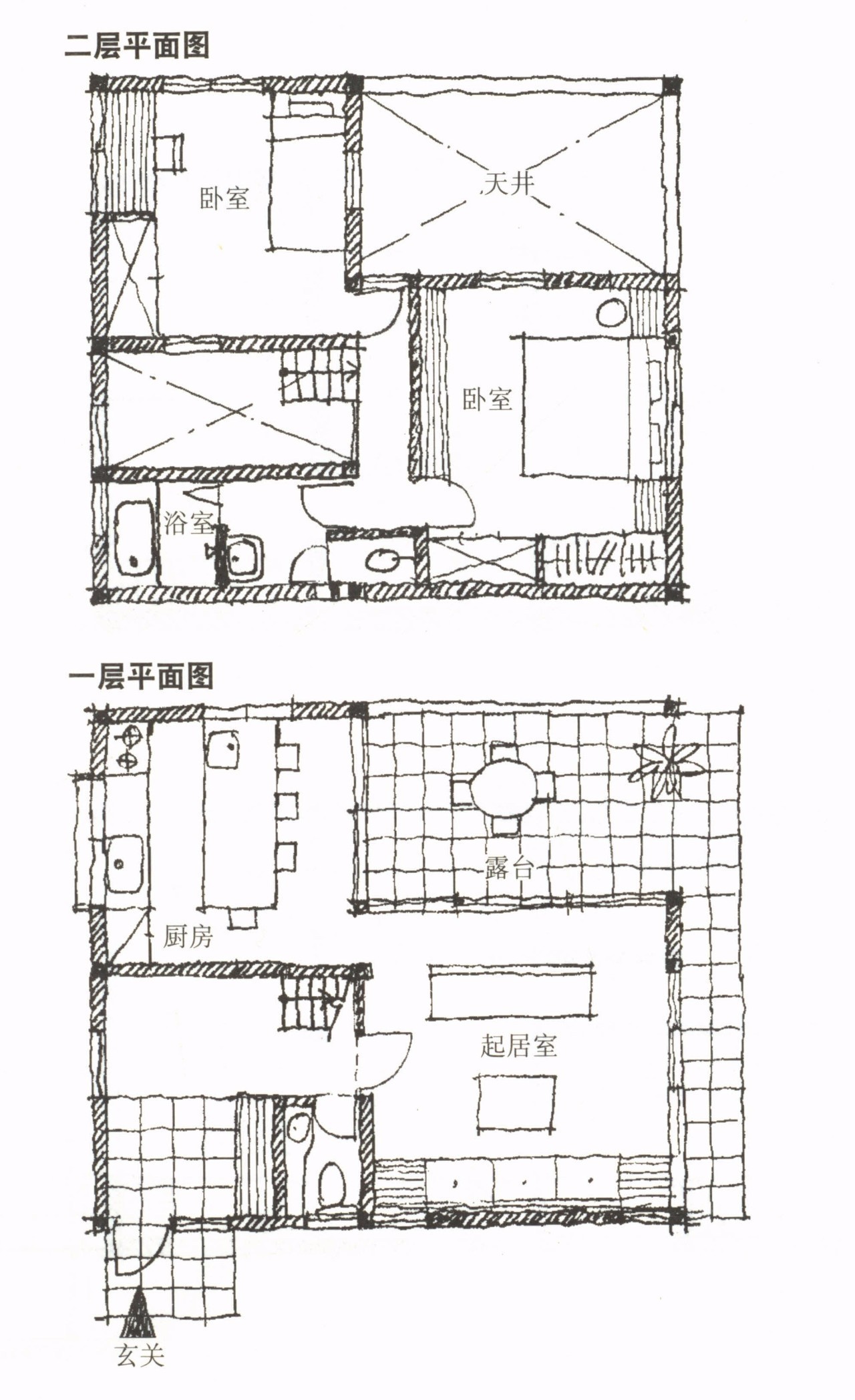

     修改以后如下图所示。

     踏面、踢面不同，楼梯占用空间就会不同，对整个设计规划会产生影响。楼梯的设计是住宅中非常重要的一部分，要仔细计算，重点把握。

     我们已经看了很多错误的楼梯的实例了，下面，通过学生的作业题目：在一个立方体中，自由地设计住宅给大家介绍几个错误的楼梯画法实例，以及修改后的范例。

     学生作品①

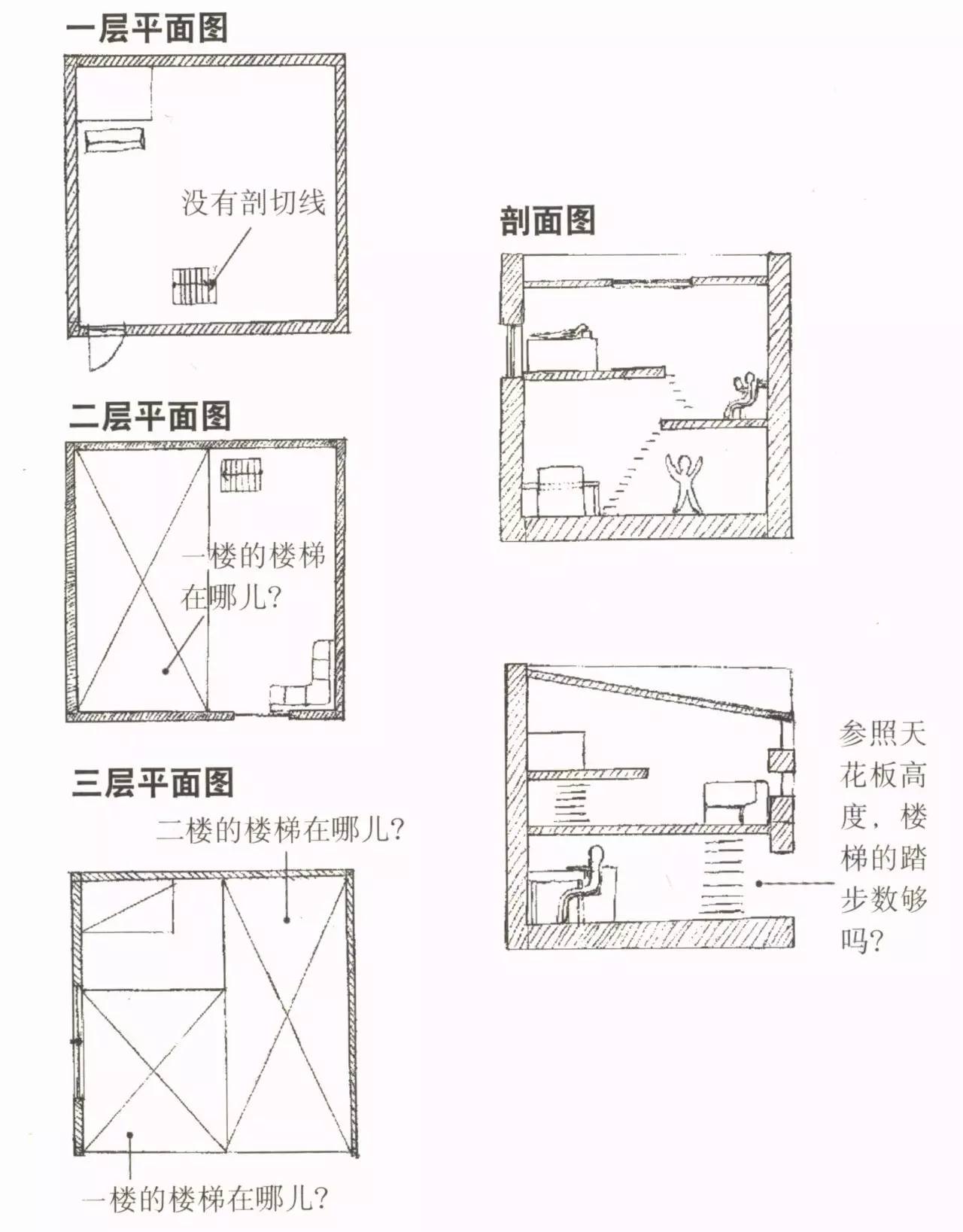

     下面的图，是一个有三层楼房的平面图，按照现在的设计，楼梯的踏步数太少，上下困难。另外，平面和剖面的踏步数不一致，整体设计缺乏统一性。

     修改后的范例

     添加了必须的踏步数。平面图和剖面图的楼梯位置也对应起来了。

     学生作品②

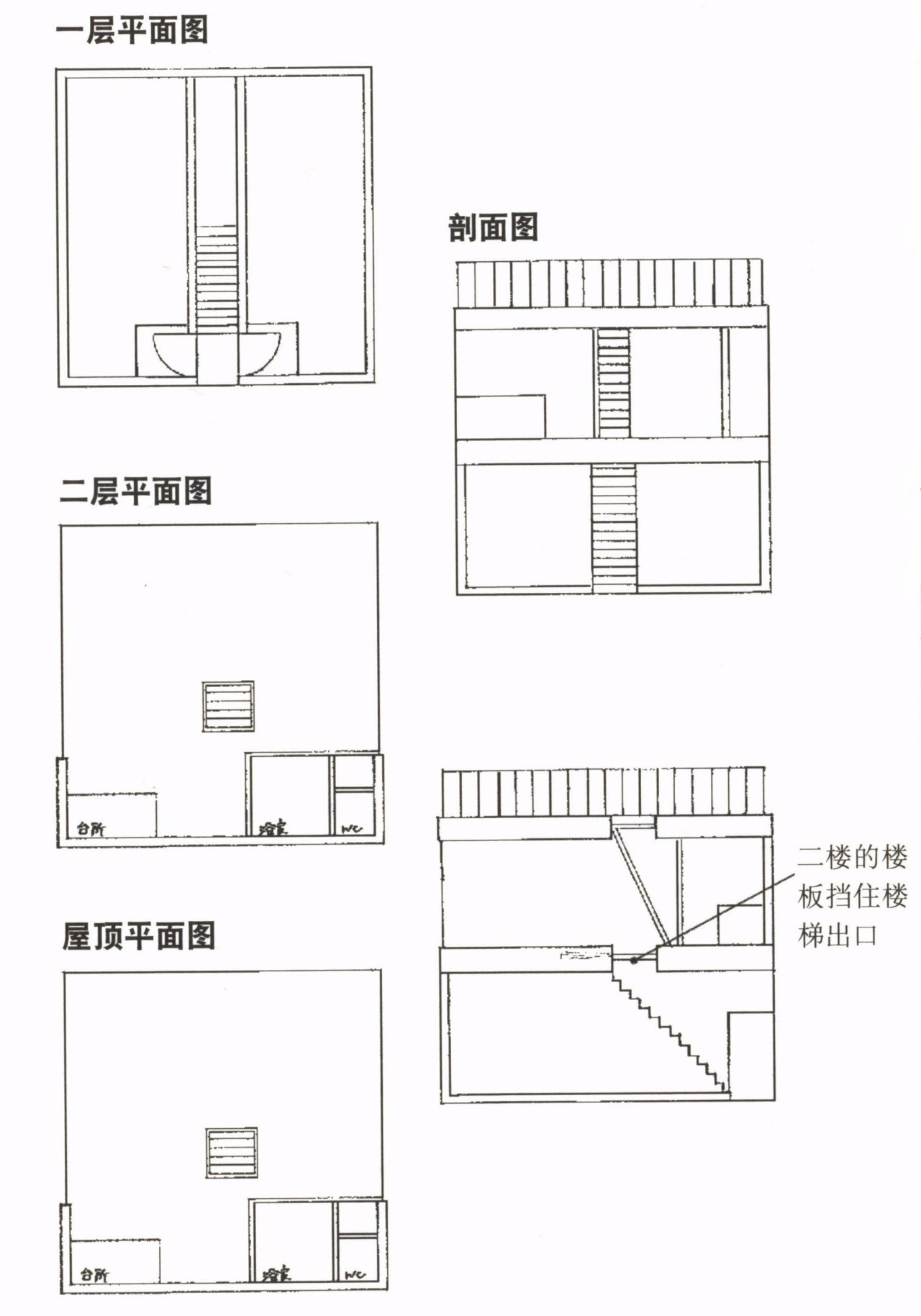

     下图一楼的两侧是私人空间，二楼是公共空间，房顶上有一个露台。从右侧的剖面图可以看到，二楼的天花板挡住了楼梯的出口。

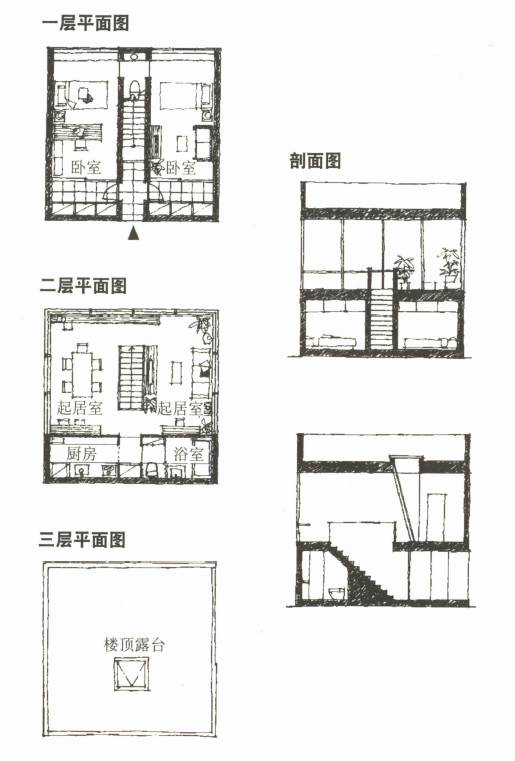

修改后的范例

     楼梯上部预留了空间，对整体设计做了修改。楼顶露台下面架设了梯子。
